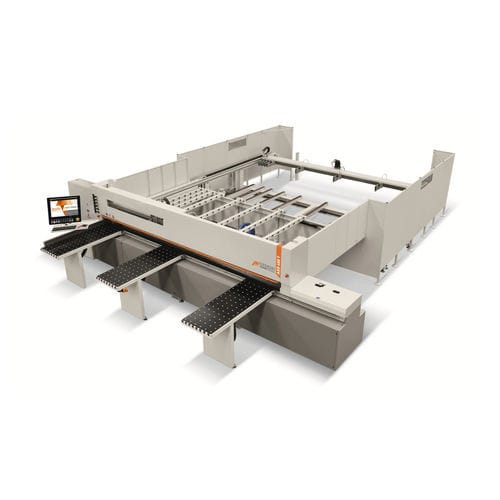

Scie circulaire AXO series

à panneauxà boispour panneaux

Présentation
La série AXO de Casadei comprend deux modèles à chargement arrière, AXO 400 T et AXO 500 T HD, conçus pour automatiser l'alimentation continue de piles de panneaux pour les opérations de délignage à haute productivité. La table de levage/chargement arrière permet un chargement automatique ininterrompu conforme au programme de coupe.

Avantages

• AXO 400 T : augmentation du débit grâce à la table de levage arrière permettant le chargement automatique continu des piles de panneaux selon la séquence de coupe.
• AXO 500 T HD : pensée pour des cadences très élevées avec une projection de lame accrue, des vitesses supérieures du chariot de scie et du pousseur, et la possibilité de charger des piles de panneaux jusqu'à 1300 mm de hauteur sur la table.
• Pour un usage intensif continu, l'AXO 500 T HD peut être équipé de guides prismatiques à lubrification forcée automatique, d'un entraînement du chariot de scie jusqu'à 150 m/min et d'une vitesse du pousseur jusqu'à 70 m/min.

Données techniques
— (header) | AXO 400 T | AXO 500 T HD
Capacité de délignage | 3200 / 3800 / 4500 mm | 3200 / 3800 / 4500 mm
Projection de lame | 110 mm | 128 mm
Vitesse d'avance du chariot de scie | 0 ÷ 135 m/min | 0 ÷ 150 m/min
Vitesse max. de retour du pousseur | 0 ÷ 70 m/min | 0 ÷ 70 m/min
Puissance moteur principal à 50 Hz (S6-40%) | 9 kW (12 Hp) | 15 kW (20 Hp)
Puissance moteur de scoring à 50 Hz (S6-40%) | 1.8 kW (2.5 Hp) | 1.8 kW (2.5 Hp)
Dimensions max. des panneaux sur la table de chargement arrière | T/32 : 3200 x 1850 mm ; T/38 : 3800 x 1850 mm ; T/45 : 4500 x 2200 mm | T HD/32 : 3200 x 1850 mm (2440 opt) ; T HD/38 : 3800 x 1850 mm (2440 opt) ; T HD/45 : 4500 x 2440 mm
Capacité standard table de levage h = 600 mm | 4000 Kg | 6500 Kg

Remarques
L'AXO 500 T HD est mis en avant pour sa projection de lame supérieure et sa capacité de production très élevée ; certains textes indiquent 130 mm de projection pour l'AXO 500 T HD alors que la fiche technique mentionne 128 mm. Ces machines sont destinées à des environnements de très haute production et à l'automatisation de l'alimentation des piles de panneaux via une table de levage/chargement arrière.

Caractéristiques techniques

• Série : AXO
• Modèles : AXO 400 T et AXO 500 T HD
• Capacités de délignage disponibles : 3200 / 3800 / 4500 mm
• Projection de lame : AXO 400 T = 110 mm ; AXO 500 T HD = 128 mm (parfois indiqué 130 mm)
• Vitesse d'avance du chariot de scie : AXO 400 T = 0 ÷ 135 m/min ; AXO 500 T HD = 0 ÷ 150 m/min
• Vitesse max. de retour du pousseur : 0 ÷ 70 m/min
• Puissance moteur principal (50 Hz, S6-40%) : AXO 400 T = 9 kW (12 Hp) ; AXO 500 T HD = 15 kW (20 Hp)
• Puissance moteur de scoring : 1.8 kW (2.5 Hp) pour les deux modèles
• Dimensions max. des panneaux sur la table de chargement arrière : configurations multiples (voir données techniques)
• Capacité standard table de levage (h = 600 mm) : AXO 400 T = 4000 Kg ; AXO 500 T HD = 6500 Kg
• Optionnel : guides prismatiques avec lubrification forcée automatique recommandés pour usage intensif continu
