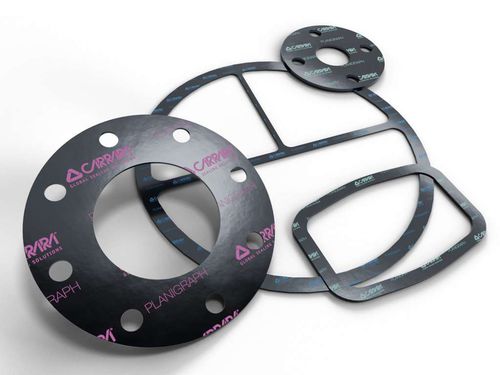

Feuille de joint en graphite expansé Planigraph™

de bridepour vannepour flexible

La ligne Planigraph™ propose des feuilles de graphite Premium Grade et Industrial Grade, différenciées par la pureté du graphite et la présence d'inhibiteurs de corrosion et d'oxydation. Planigraph™ comprend les modèles suivants : LG sans insert LGR avec un insert lisse simple LGRF avec un insert simple ou multiple dentelé LGRHDI avec insert multiple lisse La charge maximale admissible sur les joints en graphite expansé dépend du type et du nombre d’inserts métalliques et est fortement liée à la surface d'étanchéité effective du joint. Il est toujours conseillé de vérifier le rapport entre [De-Di], où De et Di se réfèrent aux diamètres des parties du joint réellement comprimées par les brides, et l'épaisseur du joint. Le ratio doit être d’au moins 4. Sur les brides de ligne WN RF, les joints sont applicables jusqu’à la classe de pression 300 psi. Veuillez consulter les fiches techniques publiées pour connaître les limites d’utilisation des produits de la ligne Planigraph™. Le graphite minéral expansé de LGRF Planigraph™ est conforme à la dernière mise à jour de la directive européenne 2011/65/UE (RoHS). Ce type de joint en graphite garantit une étanchéité fiable et durable, ce qui en fait une solution idéale pour toutes les applications industrielles, des plus simples aux plus exigeantes.
