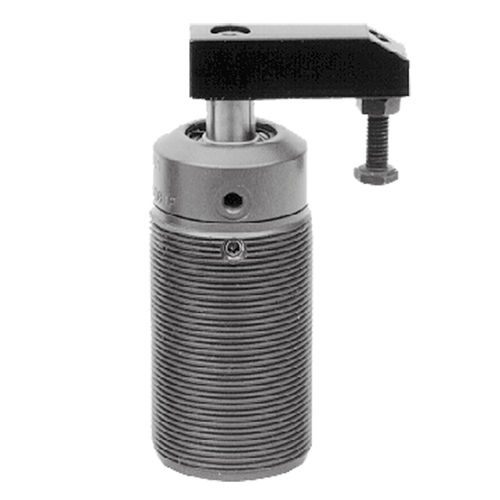

Bride de serrage pneumatique CLR-18xx-x0x-ASC series

pivotantecorps fileté

100 psi max (Air) Double action Version pneumatique de nos populaires colliers pivotants hydrauliques, pour les applications nécessitant une force de serrage légère. Le bras pivote librement pour faciliter le chargement, grâce à un solide mécanisme à came hélicoïdale. Le bras peut être monté pour commencer sa rotation de 90° à partir de n'importe quelle position sur 360°. Un piston magnétique standard permet de contrôler la position de serrage et de desserrage. La version entièrement filetée présentée ici est idéale pour un montage à travers une plaque de fixation, afin de maintenir les conduites d'air hors de la zone de travail. Une base à bride est disponible en option pour des possibilités de montage supplémentaires. Disponible en cinq tailles, chacune avec un choix de rotation dans le sens des aiguilles d'une montre ou dans le sens inverse. Force de serrage à 100 psi avec un bras standard : 31 lbs (3 séries) 83 lbs (4 séries) 126 lbs (5 séries) 200 lbs (Série 6) 310 lbs (Série 7) Les vérins pivotants sont des vérins de traction dont une partie de la course totale est utilisée pour faire pivoter le piston, et dont la course restante est disponible comme plage de serrage. L'application d'une pression d'air à l'orifice A (de serrage) fait pivoter le bras de 90° sur la pièce à usiner, puis le serre vers le bas. L'application d'une pression à l'orifice B (desserrage) soulève le bras de manière positive, puis le fait pivoter de 90° pour le chargement/déchargement Voir les informations relatives à la demande pour un exemple typique de raccordement aérien. Utilisez un clapet anti-retour entre l'alimentation en air et la vanne de serrage d'air pour vous protéger contre la perte de pression en cas de défaillance de l'alimentation en air. Utilisez toujours un Filtre/Régulateur/Lubrificateur. Pour prolonger la durée de vie des colliers de serrage, installez un sécheur d'extraction d'air avant le filtre/régulateur/lubrificateur. Le mouvement de balancement ne doit être limité en aucune façon.
