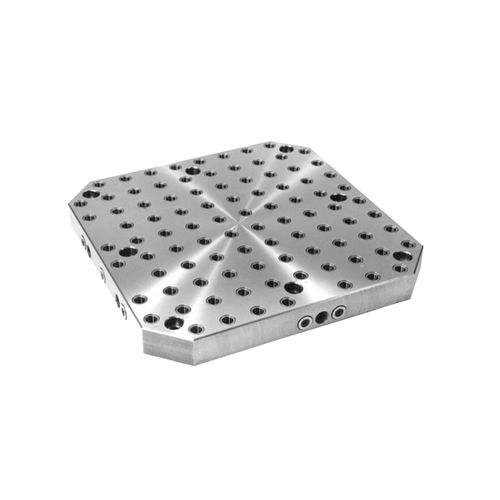

Plaque de bridage modulaire CL-400-PTPM-50

en fontecarrée

Plats de usinage de palette carrée – modulaires, 5/8" lourd (400mm) Fixturing modulaire Plats de usinage modulaires idéaux pour les centres d'usinage horizontaux, incorporant notre (5/8-11) système modulaire lourd. Le matériel de fonte fournit l'exactitude supérieure, la stabilité dimensionnelle, et l'amortissement de vibration. Finition usinée aux tolérances serrées, avec une grille des trous universels espacés à 2,0000" à moins de .0008" de la position vraie. Les trous de montage universels ont adapté presque n'importe quel pouce ou espacement métrique de fente, utilisant l'emplacement latéral de JIS. Les plats de usinage montrés ici ont adapté les palettes carrées de 400mm. Chaque trou universel d'un plat ou d'un bloc de usinage lourd du système MF50 a un 5/8" bague d'identification sur le dessus avec une insertion 5/8-11 filetée au-dessous de lui. Des trous universels sont trouvés dans un 2,0000" précis modèle de grille, espacé dans pouces ±.0008 de la position vraie. Placer des vis, avec une épaule d'au sol de précision, sont employés pour placer et attacher en même temps. Le support de JIS est la manière plus-commune de localiser les plats et les blocs de usinage sur une palette de horizontal-usiner-centre, avec deux bords de référence entre eux avec précision usinés à 90°. Le plat ou le bloc est d'abord tiré contre les repères latéraux de la palette utilisant trois vis de chapeau tête de prise, puis a attaché vers le bas avec quatre à huit vis de chapeau tête de prise, selon la taille de palette.
