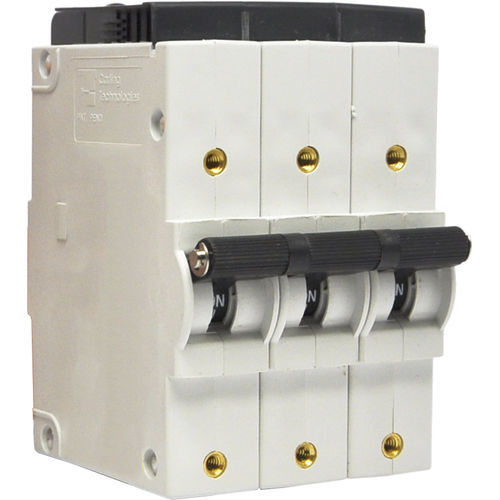

Disjoncteur hydraulique-magnétique CX series

de tensionDCmodulaire

Utilisant une configuration brevetée de bornes d'amplification du flux magnétique, la série CX offre une innovation en termes de conception et de fonction. Ce disjoncteur jusqu'à 125 ampères utilise des aimants permanents situés à l'entrée de la chambre d'arc, combinés à un couloir d'arc supérieur et inférieur spécialement conçu, pour augmenter la force de soufflage magnétique et encourager l'arc à quitter les contacts pour entrer dans la chambre d'arc. Ici, les dispositifs de retenue du séparateur d'arc avec parois de pressurisation intégrées améliorent le refroidissement grâce à l'utilisation de plaques séparatrices à induction magnétique. Le résultat est un disjoncteur compact capable de gérer des applications à fort ampérage et à haute tension continue. Reconnue UL avec une valeur nominale de 440 VDC, la série CX est idéale pour les applications datacom 380 VDC. Avec une valeur nominale de 600 VDC disponible, le disjoncteur est adapté à l'intégration dans les technologies de l'information et les équipements de distribution d'énergie. L'homologation UL 489B permet son utilisation comme sectionneur pour les systèmes photovoltaïques avec des options supplémentaires d'ampérage et de configuration des pôles La sécurité et la fonctionnalité du disjoncteur de la série CX sont renforcées par un circuit de déclenchement à relais en option qui facilite l'arrêt du système par un opérateur à distance. Le disjoncteur offre une poignée de commande de couleur unie et un à cinq pôles, selon les configurations approuvées par l'agence.
