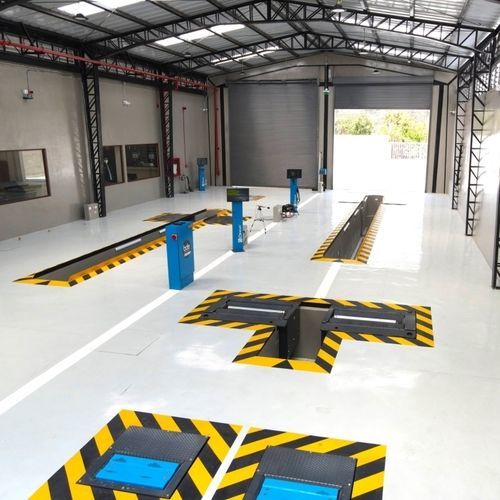

Banc de freinage, suspension, ripage pour voiture CAP20000

à rouleaux

Présentation
CAP20000 est une ligne complète de contrôle technique véhicule conçue pour la centralisation des mesures et la gestion des contrôles freinage, suspension, ripage, émissions et réglage optique. La ligne intègre un analyseur multigaz combiné et un opacimètre, un banc de freinage, un banc de suspension, une plaque de ripage et un réglophare avec totem tactile 22” et logiciel S9010NC.

Principales fonctionnalités

• Tests intégrés : freinage, suspension, ripage, émissions et éclairage
• Interface centralisée avec télécommande unique
• Configuration modulaire selon type de véhicule et exigences réglementaires
• Maintenance à distance et mise en service simplifiée
• Totem ergonomique compact avec écran tactile 22”

Banc de freinage

• Dimensions : 232 x 69 x 28 cm
• Châssis : acier galvanisé
• Charge maxi : 4 t par essieu
• Puissance : 4 kW (ABM Germany)
• Vitesse de test : 5 km/h
• Plage de mesure : 0–750 daN
• Passage freinage : 80–220 cm
• Rouleaux : aluminium époxy haute adhérence
• Pédomètre : sans fil (Bluetooth)
• Alimentation : 230/400 V, 50 Hz

Banc de suspension

• Dimensions : 232 x 43 x 28 cm
• Châssis : acier galvanisé
• Fréquence : 0–25 Hz
• Charge maxi : 4 t par essieu
• Puissance : 3 kW
• Méthode : EUSAMA, phase shift
• Passage suspensions : 80–280 cm
• Alimentation : 230/400 V, 50 Hz

Plaque de ripage

• Dimensions : 45 x 52 x 7 cm
• Châssis : acier galvanisé
• Gamme de mesure : ±20 m/Km
• Charge maxi : 4 t par essieu

Interface (totem)

• Totem compact et ergonomique
• Alimentation : 230/400 V, 50 Hz
• PC : écran tactile 22” | OS WN
• Logiciel : Procédure Contrôle Technique S9010NC

Analyseur de gaz (Essence & GPL)

• Double mode : diagnostic et contrôle technique
• Mesures : HC, CO, CO2
• Préchauffage : < 9 min à 0°C (1 min minimum)
• Température de fonctionnement : -10°C à 55°C
• Temps de réponse : < 5 s pour CO, CO2, HC
• Pression atmosphérique : 750–1150 mBar
• Coefficient Lambda : 0–9,99

Opacimètre (Diesel)

• Mise à zéro et calibration automatiques
• Plage de mesure : (non renseignée)
• Alimentation : 230 V

Réglophare

• Poids : 25 kg
• Dimensions : 590 x 670 x 1850 mm
• Batterie : 10 h d'autonomie, recharge rapide
• Mesures : rabattement, latéral, intensité, éblouissement
• Ports : USB, RJ45, RS232, Wi‑Fi
• Rabattement : -6/+6 % | Latéral : -10/+10 %
• Intensité : Lux 0–200 lx ; Candela 0–12500 cd — précision Lux ±10%

Applications

• Contrôle technique périodique : conformité freinage, suspension, ripage, émissions et réglage optique
• Ateliers & garages : mesures de maintenance et diagnostic
• Constructeurs : vérifications fonctionnelles en production et validation

Caractéristiques techniques

• Composition complète : analyseur gaz & opacimètre, banc de freinage, banc de suspension, plaque de ripage, réglophare, totem 22” et logiciel S9010NC
• Alimentation électrique : 230/400 V, 50 Hz (selon configuration)
• Maintenance : diagnostic et mise à jour à distance pour l'ensemble de la ligne

Options & accessoires

• Options banc de frein : CAP9000-RF, CAP9000-RFE, CAP9010 series, CAP9010-PED pédomètre Bluetooth, CAP9010-FWD version 4x4
• Modules de mesure : CAP8533/CAP8520 RPM & température, CAP1330 sonde IR, CAP1220/1221 récepteur/émetteur BT
• Raccord opacimètre & accessoires : CAP3030ZEZ1/ZE2 collecteurs, PRO3030ZE50 rallonge, supports et socles mobiles

Normes & homologations

• Analyseur de gaz : MID | Directive 2014/32/UE, OIML R99, ISO 3930
• Opacimètre : ISO 11614 (selon version)
