Capteur de vitesse linéaire CAP9610

mécanique

Présentation

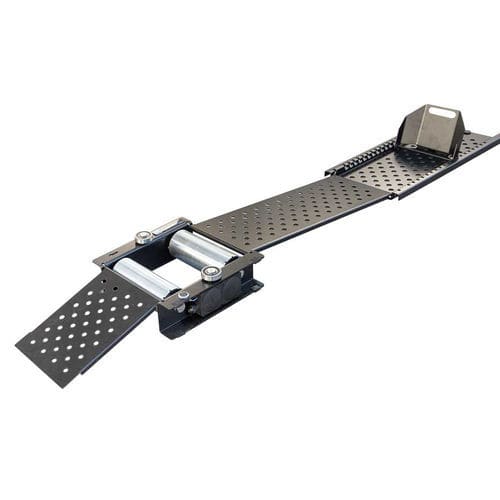

Le CAP9610 est un système portable de mesure de la vitesse composé d'un banc à rouleaux et de deux rampes repliables rangés dans une valise de transport. L'interface est simple et la procédure de mesure se réalise en trois étapes en quelques secondes. La mise en marche se fait depuis le châssis.

Application
Contrôles techniques périodiques et contrôles en bord de route pour véhicules de la catégorie L1e (scooters, trottinettes électriques). CONFORME CDC10.

Fonctions principales

• Liaison sans fil Bluetooth classe 1 entre banc et interface
• Démontage rapide en deux éléments compacts pour le transport
• Autonomie continue > 40 heures ; >500 mesures (base test 5 minutes)
• Banc à rouleaux non freiné avec traitement anti-corrosion
• Utilisation possible pendant la charge ; temps de charge < 5 heures

Interfaçages

• Fonctionnement autonome et mobile avec tablette
• Connexion aux systèmes CAP3600 ou CAP5700FR-T

Ergonomie et facilité d'utilisation
Faible encombrement. Châssis avec poignée de transport ; rampes stockables à la verticale. Installation et mesure en quelques secondes via une procédure en 3 étapes. Arrêt automatique programmable après période d'inactivité.

Autonomie
Fonctionnement continu supérieur à 40 heures et plus de 500 mesures par charge (base test 5 minutes). Temps de charge inférieur à 5 heures ; utilisation possible pendant la charge.

Sécurité
Rampe de sortie équipée d'un sabot de sécurité ajustable. Châssis avec galets de recentrage et rampes à perforations antidérapantes.

Versions

• Intégration avec CAP3600 existant : Réf. CAP9610FR-KAT — Dispositif CAP9610 et mise à jour S9610 pour CAP3600 / CAP5700FR-T
• Version mobile autonome : Réf. CAP9610FR-T — Dispositif CAP9610, logiciel S9610 et tablette durcie

Options

• Repose-pieds : longueur 1,40 m
• Podium : 4 modules

Caractéristiques techniques

• Plage de mesure : 0 à 80 km/h
• Précision : ±1% ou ±0,5 km/h
• Charge admissible châssis : 250 kg
• Diamètre rouleaux : 100 mm
• Largeur utile rouleaux : 250 mm
• Rampes : perforations antidérapantes
• Sécurité : sabot de blocage ajustable
• Liaison : Bluetooth sans fil classe 1
• Encombrement châssis : 400 x 401 x 141 mm
• Encombrement rampe(s) : 827 x 342 x 99 mm
• Autonomie continue : > 40 heures
• Temps de charge : < 5 heures
• Utilisation pendant la charge : oui
• Arrêt automatique après mesure : programmable
