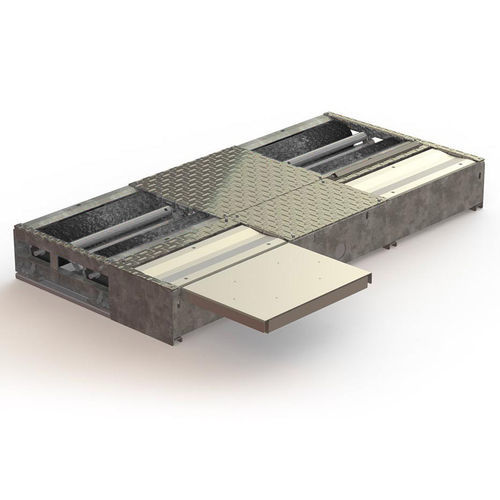

Banc de freinage pour voiture CAP9010

à rouleaux

Description
Le CAP9010 est un banc multifonction 3 fonctions pour véhicules légers, intégrant un banc de freinage à rouleaux, un banc de suspension et une plaque de ripage. Conçu pour les centres de contrôle technique et ateliers, il dispose d'un châssis en acier galvanisé et de rouleaux en aluminium revêtus d'époxy pour résistance à la corrosion et adhérence. Le module suspension utilise un variateur silencieux et la technologie de mesure EUSAMA. Livré avec armoire électrique déportée et carte CPU optimisée par CAPELEC. Le logiciel PTI (S9010NC) guide l'opérateur ; pilotage à distance et télémaintenance possibles via écran tactile sans fil et télécommande.

Fonctions principales

• Contrôle freinage, suspensions et ripage sur un banc multifonction
• Conception compacte, adaptable aux génies civils et fosses d'atelier
• Poste opérateur : totem PC, écran tactile et télécommande sans fil
• Procédure PTI S9010NC
• Châssis acier galvanisé pour environnements agressifs (eau, sable, sel)
• Rouleaux aluminium époxy : légers, non oxydables, haute adhérence
• Télémaintenance et assistance à distance disponibles
• Options : démarrage progressif, blocage des rouleaux, mode 4x4 / rotation inverse

Interface opérateur et accessoires

• Totem PC avec écran tactile 22" (standard) ; écran 27" en option
• Pédomètre Bluetooth sans fil (option CAP9010-PED)
• Écran sans fil pour pilotage à distance et assistance
• Armoire électrique déportée pour accès et maintenance facilitée

Données techniques
Banc de frein
Dimensions : 232 x 69 x 28 cm
Châssis : acier galvanisé
Charge maxi par essieu : 4 tonnes
Moteurs : 3,7 kW
Vitesse rouleaux : 5 km/h
Plage de mesure : 0–750 daN
Passage : 80–220 cm
Rouleaux : aluminium revêtu époxy, haute adhérence
Pédomètre : sans fil (Bluetooth)
Alimentation : 230/400V, 50Hz

Banc de suspension
Dimensions : 232 x 43 x 28 cm
Châssis : acier galvanisé
Fréquence : 0–25 Hz
Charge maxi par essieu : 4 tonnes
Moteurs : 3 kW
Méthode de mesure : EUSAMA (3 jauges de contrainte par plateau)
Passage : 80–220 cm
Alimentation : 230/400V, 50Hz

Plaque de ripage
Dimensions : 73 x 52 x 7 cm
Châssis : acier galvanisé
Gamme de mesure : ±20 m/km
Charge maxi par essieu : 4 tonnes

Logiciel et normes
Logiciel : Procédure PTI S9010NC guidant le processus de contrôle
Certifications : CDC 4A
Protocoles de communication : GIEG LAN, OTC LAN

Options et accessoires compatibles

• CAP9000-RF jeu de rouleaux libres
• CAP9000-RFE rouleaux libres encastrés avec capot protecteur époxy
• CAP9000-TE kit voie élargie
• PRO03017 socle mobile 4 roues
• CAP9010-SST démarrage progressif
• CAP9010-27N écran 27"
• CAP9010-BLO blocage rouleaux
• CAP9500EX décéléromètre
• CAP9010-PED pédomètre Bluetooth
• CAP9010-FWD mode 4x4
• Adaptateurs génie civil PRO03175 (2350 x 360) et PRO03176 (2350 x 180)

Caractéristiques / spécifications techniques

• Modèle : CAP9010
• Type : banc 3 fonctions rouleaux pour véhicules légers (frein, suspension, ripage)
• Dimensions banc frein : 232 x 69 x 28 cm
• Dimensions banc suspension : 232 x 43 x 28 cm
• Dimensions plaque ripage : 73 x 52 x 7 cm
• Matériau châssis : acier galvanisé
• Rouleaux : aluminium avec revêtement époxy
• Charge maxi par essieu (tous modules) : 4 tonnes
• Puissance moteur banc frein : 3,7 kW
• Puissance moteur banc suspension : 3 kW
• Vitesse rouleaux : 5 km/h
• Plage de mesure frein : 0–750 daN
• Plage fréquence suspension : 0–25 Hz
• Passage de mesure (frein & suspension) : 80–220 cm
• Gamme ripage : ±20 m/km
• Alimentation : 230/400V, 50Hz
• Interface : totem ergonomique, écran tactile 22" (standard)
• Logiciel : procédure PTI S9010NC
• Télémaintenance : disponible
• Options : démarrage progressif, blocage rouleaux, mode 4x4, pédomètre Bluetooth, kits rouleaux/voie, adaptateurs génie civil
• Certifications : CDC 4A
• Protocoles : GIEG LAN, OTC LAN
