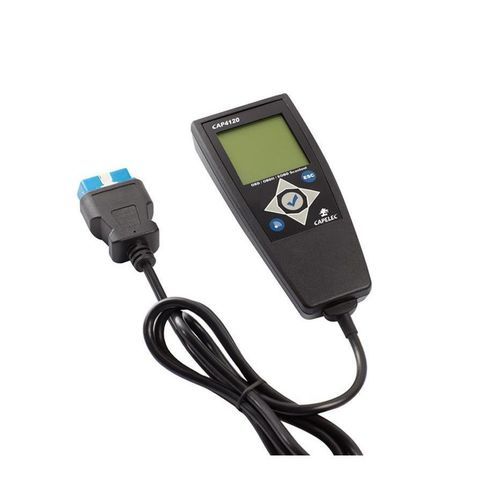

Valise de diagnostic Bluetooth CAP41 series

lecture de codes défautsmoteurECU

Présentation
Les CAP4120 et CAP4150 sont des lecteurs EOBD autonomes permettant la lecture et la mémorisation des codes défaut ECU ainsi que l'affichage des paramètres live en se connectant aux calculateurs embarqués. Le CAP4120 est destiné aux véhicules légers ; le CAP4150 couvre véhicules légers et poids lourds.

Principaux points

• Lecteur EOBD/OBD-II autonome
• Écran LCD intégré pour visualisation locale
• Accès aux données calculateur (régime, vitesse, température huile, etc.)
• Temps de diagnostic rapide (généralement < 1 minute)
• Lecture et mémorisation des codes DTC
• Transmission Bluetooth
• Protocole de communication OTC LAN

Compatibilité véhicules

• Moteurs essence et diesel
• CAP4120 : véhicules légers
• CAP4150 : véhicules légers et poids lourds

Données techniques (extrait)

• Alimentation : 12 / 24 V DC
• Protocoles pris en charge :

• ISO 9141-2 (5‑Baud)
• ISO 9141-2 (Fast)
• ISO/DIS 14230-4 (Keyword 2000) (5‑Baud)
• ISO/DIS 14230-4 (Keyword 2000) (Fast)
• ISO/DIS 11519-4 (SAE J1850) PWM
• ISO/DIS 11519-4 (SAE J1850) VPW
• ISO/DIS 15765-4 (CAN)
• SAE J1939 (WWH)

Options

• CAP1000-IMPRS — imprimante thermique filaire
• CAP1000-IMPBT — imprimante thermique sans fil
• PRO02386 — housse de protection
• CAP4120-ADI — adaptateur de connexion pour imprimante

Fonctionnement / usages

• CAP4120 — lecture des codes DTC et des paramètres calculateur pour véhicules légers
• CAP4150 — lecture des codes DTC et des paramètres calculateur pour véhicules légers et poids lourds

Normes / Homologations

• CDC6A
• PV N° 06/09215/B
• PV N° 06/09216/B
• PV N° 07/03451/B
• NFR10025

Caractéristiques / spécifications techniques

• Modèles : CAP4120 (véhicules légers), CAP4150 (véhicules légers et poids lourds)
• Alimentation : 12 / 24 V DC
• Écran : écran LCD intégré
• Connectivité : transmission Bluetooth et protocole OTC LAN
• Fonctions : lecture et mémorisation des codes DTC, accès aux données calculateur (régime, vitesse, température huile, ...)
• Protocoles pris en charge : ISO 9141-2 (5‑Baud & Fast), ISO/DIS 14230-4 (Keyword 2000 5‑Baud & Fast), ISO/DIS 11519-4 (SAE J1850 PWM & VPW), ISO/DIS 15765-4 (CAN), SAE J1939 (WWH)
• Accessoires disponibles : imprimantes thermiques filaires/sans fil, housse de protection, adaptateur de connexion imprimante
