Système de mesure de planéité

optiquesans contact

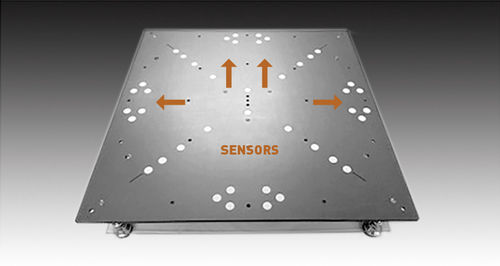

Pour toute surface dont la planéité doit être inférieure à 100 microns, il existe sur le marché des systèmes d'inspection optique de l'axe Z utilisant une table XY. Ces systèmes ont un prix de vente élevé (plus de 30 000 dollars), surtout lorsque la taille de la pièce à inspecter est supérieure à 300 mm. En général, après le meulage, la surface est bien définie de manière répétée et une inspection à 100 % n'est pas nécessaire. L'application d'une plaque d'inspection de planéité multipoints avec 32 points disposés dans l'espace pour accentuer l'écart maximal connu par rapport à un plan parfait permet d'obtenir une solution beaucoup moins coûteuse, mais avec un résultat de planéité spatiale de 90 %. En appliquant une solution de multiplexage de capteurs sans contact à un réseau de capteurs bien placé et en utilisant l'application logicielle Capacitec Bargrafx™ 16 à 32 points, vous pouvez obtenir vos profils de planéité pour la moitié du prix.
