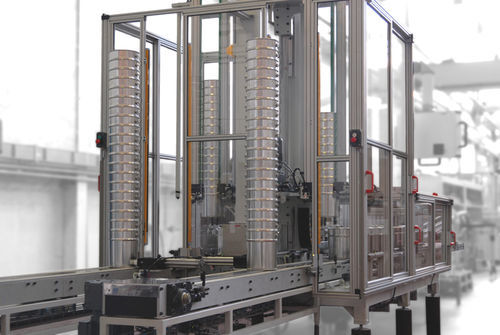

Palettiseur avec empileuse

de seauservocommandéentièrement automatique

Présentation
Une ligne de production de boîtes/seaux se termine généralement par des opérations d'empilage et de palettisation. Pour les lignes d'assemblage de seaux de Sabatier, l'empileur Bodypack reçoit les seaux via un convoyeur d'entrée puis les transfère vers une station d'indexage pour orienter systématiquement les seaux et les anses. L'unité constitue des piles stables de seaux coniques prêtes pour les palettiseurs en aval. En tant qu'intégrateur de lignes complètes, Sabatier installe des systèmes de palettisation fiables fournis par des fournisseurs tiers de confiance.

Fonctionnalités et avantages — Empileur Bodypack

• Convoyeur d'entrée avec station d'indexage pour garantir l'orientation cohérente des seaux et des poignées latérales
• Empilage des seaux coniques pour obtenir des piles ordonnées et transportables, prêtes pour la palettisation
• Commande centralisée avec gestion des recettes et axes synchronisés entraînés par servomoteurs
• Réglage de hauteur entièrement automatique pour chaque station ; paramètres de hauteur enregistrés dans des recettes pour des changements rapides
• Mouvement entièrement électrique : pas d'huile hydraulique et économie d'énergie électrique de 20%–50% par rapport aux machines hydrauliques

Polyvalent — types de seaux et poignées compatibles

• Profil basic curl
• Profil curl-crushing
• Profil tulip
• Anses métalliques
• Anses plastiques
• Poignées métalliques
• Oreilles seules

Commande de pointe
Une interface tactile centralisée pour l'exploitation, le réglage et la gestion des recettes. Tous les axes sont synchronisés et pilotés par servomoteurs. Maintenance et diagnostics accessibles depuis la commande. Mode point par point pour faciliter la maintenance et le dépannage. Accès distant via VPN disponible pour le support.

Réglage de hauteur entièrement automatique
Chaque station effectue le réglage de hauteur automatiquement en quelques secondes. Différents jeux de paramètres de hauteur sont enregistrés dans les recettes pour accélérer les changements de format.

Mouvement entièrement électrique
Motion sans hydraulique, éliminant le risque de contamination par l'huile et réduisant la consommation énergétique de 20%–50% par rapport aux systèmes hydrauliques.

Industrie 4.0
Assistance à distance et suivi des temps d'arrêt via l'application web SAB-LINK. Un e-catalogue est fourni avec les machines neuves pour faciliter l'identification des pièces de rechange et l'accès à la documentation technique.

Types de machines (exemples)
Bodypack 20 Stacker – Voie simple | Production max [cpm] : 40 | Ø boîte/seau [mm] : 240 – 328 | Company Brand: Sabatier
Bodypack 5 Stacker – Voie simple | Production max [cpm] : 45 | Ø boîte/seau [mm] : 150 – 200 | Company Brand: Sabatier
Bodypack 5 Stacker – Voie double | Production max [cpm] : 60 | Ø boîte/seau [mm] : 150 – 200 | Company Brand: Sabatier
Bodypack 20 Stacker – Voie double | Production max [cpm] : 50 | Ø boîte/seau [mm] : 240 – 328 | Company Brand: Sabatier
Third Palletizer (série d'exemple pour palettiseurs) | Company Brand: fournisseurs de palettiseurs tiers

Caractéristiques techniques

• Séries : Bodypack Stacker ; Third Palletizer
• Commande : écran tactile centralisé, stockage des recettes, maintenance & diagnostics, accès distant VPN, mode point par point
• Mouvement : entièrement électrique, axes entraînés par servomoteurs, pas d'huile hydraulique
• Réglage automatique de la hauteur : paramètres sauvegardés par recette pour repositionnement rapide
• Plages de production (exemples) : Bodypack 20 voie simple – jusqu'à 40 cpm ; Bodypack 5 voie simple – jusqu'à 45 cpm ; Bodypack 5 voie double – jusqu'à 60 cpm ; Bodypack 20 voie double – jusqu'à 50 cpm
• Diamètres supportés (exemples) : 150 – 328 mm Ø selon le modèle
• Types de seaux/poignées compatibles : basic curl, curl-crushing, tulip profile, anses métalliques, anses plastiques, poignées métalliques, oreilles seules
• Économies d'énergie : 20%–50% de réduction de consommation électrique vs machines hydrauliques
