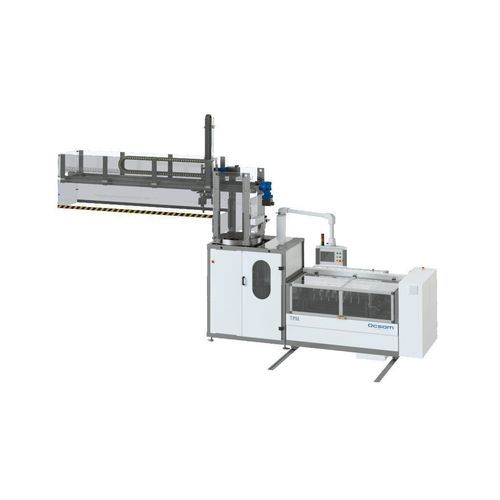

Système de transfert pour bidons TPM series

programmableautomatisémodulaire

Présentation
Les systèmes de transfert alimentent le magasin de flans de la soudeuse de corps de boîte avec les flans découpés provenant du slitter. Une capacité de réserve significative permet à l'unité de transfert de compenser de courtes interruptions en amont ou en aval et d'assurer le fonctionnement continu de la ligne. La capacité d'alimentation peut atteindre jusqu'à 1 500 flans par minute et le système s'adapte à divers agencements et configurations.

Caractéristiques et avantages TPM

• Aucun opérateur nécessaire en amont de la soudeuse lorsqu'on utilise le TPM.
• Buffer d'environ 10–15 piles fournit une capacité de réserve pour éviter les arrêts de ligne dus au changement de palette ou à de courtes interruptions du slitter.
• Possibilité de retourner les piles (rotation à 180°/330° selon option) pour l'alignement ou les besoins processus.
• Commande intégrée avec le slitter TSN ou disponible en contrôle autonome pour interfacer d'autres slitters.
• Trois zones de sécurité définies (empileur, tour, bras) pour la protection conforme de la machine.

TPM-S

• Le TPM-S1 conserve les fonctions TPM et, grâce aux servomoteurs, offre une capacité d'alimentation accrue pour un débit plus élevé de la soudeuse.
• La version TPM-S2 est configurée pour alimenter deux soudeuses depuis une même unité de transfert.

Soudronic Insights Ready

• Tableau de bord de base avec statistiques de production en direct sur une période limitée, au niveau machine et composant.
• Surveillance de l'état machine pour un diagnostic rapide.
• Indicateurs d'efficacité et de performance pour l'analyse de l'OEE.
• Statistiques des 5 principales erreurs et journal d'événements pour l'investigation des pannes.
• Compteur de production et historique d'événements pour la traçabilité.

Types de machines (sélection)

• TPM — Production : 2.0–3.0 cycles/min (variantes) ; Diamètre : 45–165 mm ; Hauteur du flan : 75–300 mm ; Hauteur de pile max. : 75–250 mm (selon configuration) ; Remarques : variantes ou plages étendues sur demande.
• TPM-S-1 — Production : jusqu'à 3.0 cycles/min ; Diamètre : 45–165 mm ; Hauteur du flan : 75–300 mm ; Hauteur de pile max. : 75 mm ; Remarques : capacité d'alimentation supérieure avec servomoteurs.
• TPM-S-2 — Production : jusqu'à 3.0 cycles/min ; Diamètre : 45–165 mm ; Hauteur du flan : 75–300 mm ; Hauteur de pile max. : 75 mm ; Remarques : version pour alimenter deux soudeuses.
• TP-LT — Production : jusqu'à 3.0 cycles/min ; Diamètre/Hauteur du flan : variable selon configuration ; Hauteur de pile max. : 250 mm ; Remarques : conçu pour soudeuses avec table élévatrice.

Options (famille TPM)

• Pince rotative pneumatique 180° avec réglage mécanique de course (solution de poche adaptée aux agencements).
• Pince rotative servo 330° avec réglage électronique de course (pour TPM-S) pour une meilleure flexibilité de positionnement.
• Extension de bras : possibilité d'augmenter la course horizontale vers la soudeuse par paliers de 700 mm.
• Unité CP (CP01 ou CP03) pour la manutention manuelle des piles : retirer, stocker ou recharger des piles ; disponible en version 1‑voie (CP01) ou 3‑voies (CP03).

Accessoires

• Casette de flans amovible et réglable — recommandée une cassette réglable par diamètre pour accélérer les changements de diamètre.
• Casette dédiée et amovible — recommandée pour hauteurs de flan < 75 mm afin d'accélérer les réglages de production.

Caractéristiques / spécifications techniques

• Capacité d'alimentation : jusqu'à 1 500 flans par minute (selon configuration).
• Capacité de réserve : typiquement au moins 10–15 piles pour compenser les interruptions.
• Plage de diamètre des flans : typiquement 45–165 mm (dépend du modèle/série).
• Plage de hauteur des flans : couramment 75–300 mm (certaines variantes à partir de 60 mm avec options spécifiques).
• Hauteur maximale de pile : exemples de 75 mm jusqu'à 250 mm selon série et configuration.
• Variantes/séries : TPM, TPM-S (TPM-S1, TPM-S2), TP-LT, PowerFEED S, PowerSTORE (différents agencements et capacités disponibles).
• Commande : intégrée au slitter TSN ou contrôle autonome pour interfacer d'autres slitters.
• Rotation : unités optionnelles de rotation des piles — pneumatique (180°) ou servo (jusqu'à 330°) selon modèle.
• Sécurité : trois zones de sécurité définies (empileur, tour, bras) et dispositions spécifiques par machine.
• Options d'extension de course de bras et unités de manutention manuelle (CP01 / CP03) pour flexibilité de production.
• Certaines plages et valeurs sont variables ou disponibles sur demande ; consulter les options de configuration produit pour les spécifications exactes.
