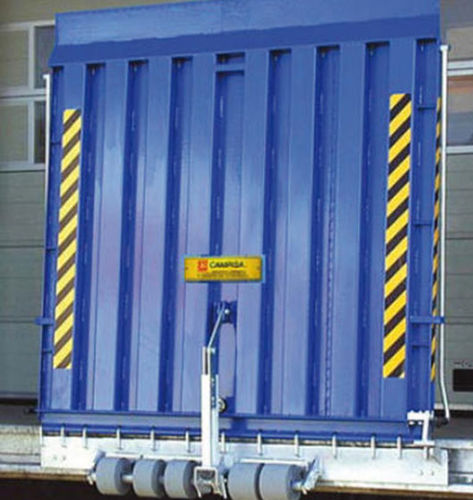

Rampe de chargement pour plate-forme

de véhiculeà voussoirfixe

Rampe en acier type Gliss couleur RAL 5010, capacité kg. 5000 - 6000. Ces rampes de chargement en acier sont équipées de ressorts à vis qui permettent un excellent équilibre entre la position verticale et horizontale, même pour des poids considérables. Plates-formes en acier fixes ou coulissantes latéralement, ancrées au quai sur un rail. Le levage est assisté par l'équilibrage des ressorts à vis sans fin, réalisé au moyen d'une ou deux tiges de récupération des plates-formes latérales. La position verticale de repos est assurée par un système de verrouillage de sécurité. Le modèle coulissant peut se déplacer latéralement en position verticale, en tirant la plate-forme vers l'intérieur et en la déplaçant manuellement. L'étude s'est concentrée sur un essieu du chariot élévateur STRUCTURE Plates-formes en acier soudé avec des longerons appropriés sous la tôle gaufrée antidérapante supérieure. FINITION Peinture standard RAL 5010. CONTRE-BALANCE Au moyen de ressorts à vis sans fin en mesure d'assister la manœuvre dans n'importe quelle position. VERROU DE SECURITE Les rampes sont équipées d'un verrou de sécurité mécanique en position verticale de repos. DISPOSITIF DE MANŒUVRE La manœuvre s'effectue à l'aide d'une ou deux barres qui, en position de repos, restent sur le côté de la rampe : effort ergonomique dans la limite de 30 kg. LIP Les modèles d'une largeur supérieure à 1750 mm, selon la norme EN 1398, doivent avoir un nez segmenté s'ils sont utilisés pour relier des véhicules dont le plancher est incliné latéralement. Verrouillage de sécurité en cas de sortie accidentelle du véhicule. Système composé d'un pied d'appui articulé à la rampe qui se positionne automatiquement à la verticale avec la rampe connectée, réglé au montage de manière à toucher le sol avec une rampe inclinée en négatif de 12,5 % (pente maximale d'utilisation selon la norme EN 1398).
