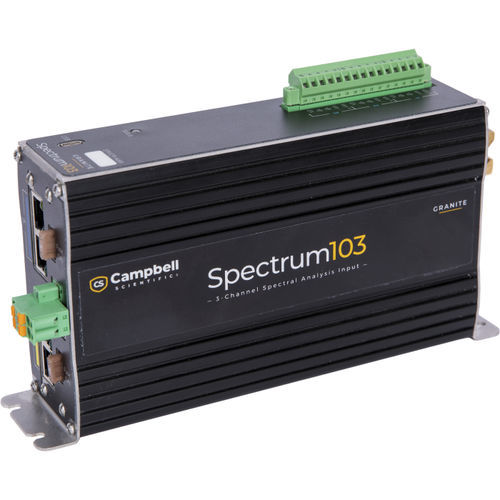

Module d'entrée analogique Spectrum

3 canaux9 canauxpour capteur

Le module d'analyse spectrale et d'entrée à grande vitesse - disponible en trois ou neuf canaux - offre un échantillonnage synchrone à grande vitesse pour les entrées analogiques, avec un matériel d'entrée analogique dédié qui comprend des amplificateurs, des filtres et des convertisseurs analogique-numérique (ADC). Avantages et caractéristiques - Synchronisation entre plusieurs modules - Idéal pour les accéléromètres à trois axes et les jauges de contrainte - Connexion à un enregistreur de données via EPI et CPI - Création simplifiée de programmes de base - Taux d'échantillonnage jusqu'à 10 kHz Description technique Les Spectrum 103 (trois canaux) et 109 (neuf canaux) partagent la même conception, offrant une variété de plages d'entrée sélectionnables sur chaque canal. Synchronisation Les canaux sont numérisés à l'aide d'un ADC 32 bits et offrent une synchronisation d'échantillonnage canal à canal d'environ ±10 ns. Lors de l'utilisation du bus EPI pour la synchronisation entre plusieurs modules, la synchronisation de module à module est réalisée avec une précision d'environ ±100 ns. Trois axes Chaque canal Spectrum offre des plages d'entrée sélectionnables : ±200 mV, ±1 V, ±5 V et ±10 V. Les Spectrum 103 et 109, qui offrent respectivement trois ou neuf canaux d'entrée, sont idéaux pour les accéléromètres et les jauges de contrainte à trois axes. Connexion via EPI et CPI Les modules Spectrum se connectent aux enregistreurs de données via les réseaux EPI ou CPI à l'aide de câbles Ethernet standard (CAT5e, CAT6 ou supérieur). Les réseaux EPI sont idéaux pour les applications Spectrum. Pour les configurations avec un plus petit nombre de canaux, un seul Spectrum est connecté à un enregistreur de données CPI traditionnel, tel que le CR6 ou le CR1000X. Programmation de base Le logiciel Short Cut simplifie la création de programmes de base pour la lecture de plusieurs modules Spectrum.
