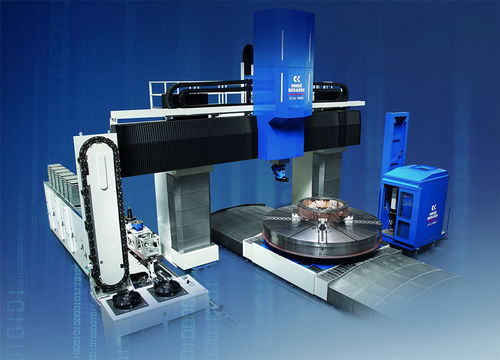

Centre d'usinage à 5 axes Atlas Vision
verticalavec table rotativeà portique fixe

centre d'usinage à 5 axes
centre d'usinage à 5 axes
centre d'usinage à 5 axes
centre d'usinage à 5 axes
centre d'usinage à 5 axes
centre d'usinage à 5 axes
centre d'usinage à 5 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
à 5 axes
Orientation de la broche
vertical
Structure
à portique fixe, avec table rotative
Autres caractéristiques
à grande vitesse, modulaire, à moteur linéaire
Course Y

Min: 2 800 mm
(110 in)

Max: 10 000 mm
(394 in)

Course Z

1 500 mm, 2 000 mm, 2 600 mm
(59 in, 79 in, 102 in)

Puissance

Min: 40 kW
(54,38 hp)

Max: 60 kW
(81,58 hp)

Description

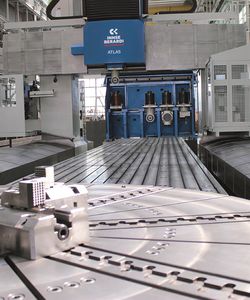

Famille de centres de fraisage verticaux à haute vitesse, avec des guidages linéaires à rouleaux. Le concept innovant de conception flexible d'Innse-Berardi est à la base de ces machines. Les pièces centrales de toutes les machines sont identiques : traverse, vérin et accessoires. La conception flexible et modulaire offre trois configurations différentes : Type P Planomiller - portique fixe Type de portique G - rails inférieurs Type de portique GU - rails supérieurs Une gamme complète d'accessoires de fraisage avancés offre la solution optimale pour les besoins de chaque utilisateur. L'utilisation de composants standard sur étagère augmente la fiabilité des machines tout en réduisant les coûts et les délais de livraison. Tables tournantes verticales Les machines Atlas Vision et Atlas Hydro peuvent être équipées en option de tables tournantes pour le tournage, l'alésage, le fraisage, le tournage-fraisage et la rectification. La gamme complète est équipée de paliers principaux hydrostatiques. Une gamme complète d'accessoires avancés fournit la solution optimale pour les différentes exigences d'application. La conception modulaire couvre une large gamme de tailles différentes : Diamètre de tournage maximal jusqu'à 5 000 mm Diamètre de la table tournante jusqu'à 4 000 mm Charge de la table tournante jusqu'à 50 tonnes Vitesse de la table tournante jusqu'à 200 tr/min Puissance de la table tournante jusqu'à 150 kW

---
