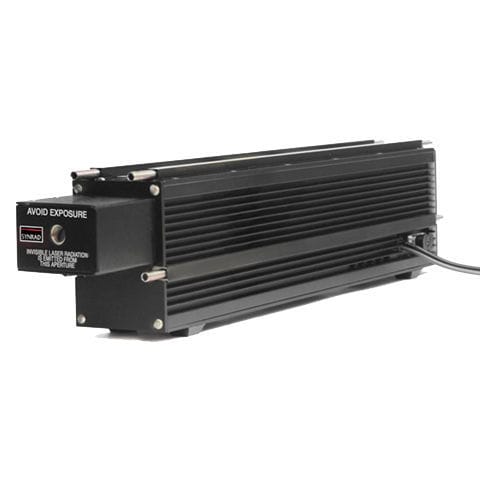

Système de contrôle de puissance 48

laseroptiqueen boucle fermée

Le système comprend un échantillonneur de faisceau et un système de contrôle en boucle fermée pour stabiliser la puissance de sortie des lasers CO2 48-1 refroidis à l'eau. Le système à boucle fermée fonctionne avec le contrôleur laser UC-2000. La performance du système est typiquement de ±2%. L'échantillonneur de faisceau et le système de contrôle en boucle fermée sont installés en usine et fonctionnent avec le contrôleur laser UC-2000. L'alimentation du système est assurée par un transformateur à prise murale délivrant 24VDC. Un séparateur de faisceau interne à l'échantillonneur dévie 8 % du faisceau de sortie vers un diffuseur et un détecteur thermo-pile. Le signal du détecteur thermo-pile est amplifié à l'intérieur de l'enceinte d'échantillonnage à un niveau de signal de 1 à 12V. Un contrôleur situé à distance génère un signal à rapport cyclique variable de 5 kHz pour maintenir une puissance moyenne constante du laser. Sur demande, la fréquence de contrôle peut être portée à 20 kHz pour réduire l'ondulation optique.
