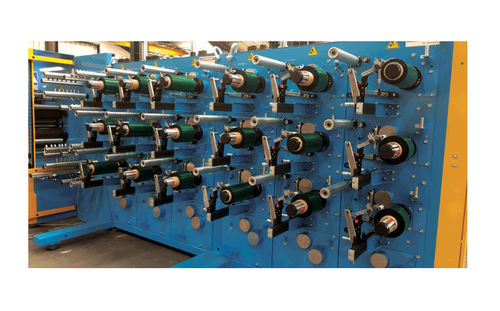

Touret Aquila, Aquila SD, Astrée Aquila, Gemini

Enrouleuse de bandes étroites avec technologie de trancannage pour matériaux techniques | Calemard

L'enrouleuse de bandes étroites Calemard® avec technologie de trancannage est conçue pour la refente et le bobinage de rubans, films, adhésifs et matériaux techniques nécessitant un enroulage de haute précision. Grâce à un guidage parfaitement maîtrisé du produit, le trancannage permet de répartir uniformément les bandes sur toute la largeur du spool et d'obtenir des bobines compactes, stables et faciles à dérouler.

Comparée à un bobinage conventionnel, la technologie de trancannage permet de produire des spools contenant 20 à 50 fois plus de matériau, tout en conservant une excellente qualité de déroulage. Les changements de bobines sont ainsi fortement réduits, ce qui améliore la productivité, diminue les coûts logistiques et optimise les opérations de production en aval.

Conçues pour les matériaux les plus exigeants, les lignes de découpe et trancannage Calemard sont disponibles avec deux technologies de spooling afin de répondre aux contraintes de chaque application.

TECHNOLOGIES DE TRANCANNAGE
Trancannage à bobine mobile
Cette technologie est particulièrement adaptée aux matériaux sensibles, collants, glissants ou multicouches. Le déplacement de la bobine permet un enroulage sans contrainte mécanique excessive et garantit des spools parfaitement réguliers, même avec les produits les plus délicats.

Trancannage conventionnel
Le système à bras de dépose mobile est recommandé pour les produits étroits, stables et à haute cadence. Il permet de produire des spools compacts, denses et parfaitement adaptés aux opérations de déroulage automatiques.TECHNOLOGIES DE TRANCANNAGE

DONNÉES TECHNIQUES
Technologie à bobine mobile

• Largeur maximale de la bobine mère : 400 mm
• Diamètre maximal de la bobine mère : 800 mm
• Poids maximal de la bobine mère : 150 kg
• Largeur maximale du spool : 500 mm
• Diamètre maximal du spool : 500 mm
• Poids maximal du spool : 40 kg
• Vitesse maximale : jusqu'à 200 m/min
• Largeur minimale de coupe : 5 mm

Technologie conventionnelle

• Largeur maximale de la bobine mère : 400 mm
• Diamètre maximal de la bobine mère : 800 mm
• Poids maximal de la bobine mère : 150 kg
• Largeur maximale du spool : 250 mm
• Diamètre maximal du spool : 250 mm
• Vitesse maximale : jusqu'à 150 m/min
• Largeur minimale de coupe : 2 mm

AVANTAGES CLÉS

• Spools contenant 20 à 50 fois plus de matériau qu'un bobinage conventionnel.
• Réduction du nombre de changements de bobines, limitant les arrêts de production.
• Qualité de déroulage constante pour les opérations en aval.
• Réduction des coûts logistiques grâce à une capacité de bobinage supérieure.
• Optimisation des coûts d'investissement (CAPEX) grâce à une meilleure efficacité globale.
• Excellente qualité des spools, y compris pour les matériaux sensibles.
• Technologie adaptée aux matériaux complexes, multicouches ou techniques.

MATÉRIAUX COMPATIBLES

• Films plastiques
• Films techniques
• Rubans adhésifs
• Matériaux composites
• Stratifiés
• Mousses techniques
• PTFE
• Mica
• Kapton®
• PET
• Complexes PET / Aluminium
• Autres matériaux spéciaux

SECTEURS D'APPLICATION

• Emballage
• Aéronautique
• Automobile
• Revêtements de sol
• Matériaux isolants
• Fils et câbles
• Hologrammes
• Transformation de matériaux techniques

SPÉCIFICATIONS TECHNIQUES PRINCIPALES

• Procédé : refente et trancannage de précision
• Technologies disponibles : trancannage conventionnel ou à bobine mobile
• Largeur minimale de coupe : jusqu'à 2 mm
• Vitesse maximale : jusqu'à 200 m/min
• Applications : matériaux techniques, films, adhésifs et produits spéciaux

POURQUOI CHOISIR LES ÉQUIPEMENTS CALEMARD ?
Depuis 1955, Calemard développe des solutions de refente, d'enroulage et de trancannage destinées aux applications industrielles les plus exigeantes. Notre expertise dans le contrôle de la tension, la qualité d'enroulage et le traitement des matériaux techniques nous permet de concevoir des équipements sur mesure répondant aux besoins spécifiques de chaque procédé.

NOTRE ENGAGEMENT QSE

• ISO 9001 : Management de la Qualité
• ISO 45001 : Gestion de la Santé et de la Sécurité au Travail
• Médaille d'argent EcoVadis : Performance RSE

Vous recherchez une solution de trancannage performante pour augmenter la capacité de vos bobines et améliorer vos performances de production ?
Contactez nos spécialistes pour définir la technologie de trancannage la plus adaptée à vos matériaux et à votre procédé.
