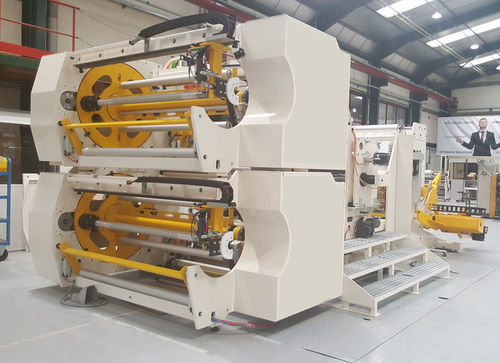

Bobineuse refendeuse à double barillet Infinity

à grande vitesseà deux broches d'enroulementà haute productivité

Bobineuse refendeuse à double barillet pour lignes d'extrusion | Calemard

Cette bobineuse automatique à enrouleur double barillet Calemard® permet l'enroulage continu de bandes plastiques, caoutchouc, non-tissés et matériaux techniques en sortie d'extrudeuse. Son système breveté assure le changement automatique des bobines sans arrêt de ligne ni réduction de vitesse, pour une productivité maximale.

Conçue pour les applications industrielles les plus exigeantes (pneumatiques, films techniques, non-tissés, électrodes de batteries), cette bobineuse permet la refente en ligne et le rebobinage automatique de bandes étroites jusqu'à 20 mm de largeur. Elle garantit une productivité optimisée, une réduction des pertes matières et une sécurité opérateur maximale grâce à une automatisation complète du process.

DONNÉES TECHNIQUES :
En fonction des produits à traiter, les données techniques peuvent varier* (produits glissants, produits collants, produits sensibles à la tension...)

• Laize : de 700 à 2000 mm*
• Diamètre bobine fille : 600 mm*
• Poids bobine fille : de 100 à 250 kg*
• Vitesse de fonctionnement maxi : de 50 à 500 m/min *
• Largeur de coupe minimale : 20 à 30 mm selon la largeur de la bobine mère et de la machine*

CONFIGURATION
Grâce à sa conception modulaire, cette bobineuse à tourelle peut être équipée de différents modules :

• Dérouleur de liner double : avec guidage, positionnement et raboutage automatique pour une alimentation continue en liner
• Accumulateur : Assure une autonomie de stockage tampon allant jusqu'à 60 mètres de produit.
• Poste de refente (coupe en ligne) : Module de découpe longitudinale avec système de réglage rapide des couteaux et extracteurs de lisières (avec séparation et rembobinage/recyclage des lisières).
• Enrouleur automatique à double barillet (tourelle) : Intègre une gestion précise des écarts (gap winding) pour un enroulage non-stop stable et régulier.
• Cellule de déchargement robotisée : Permet le déchargement automatique des bobines finies sans aucune intervention humaine.

À noter : Une version équipée de notre technologie brevetée de trancannage (spooling) en continu est également disponible pour les très grandes longueurs.

AVANTAGES CLÉS & EXPERTISE CALEMARD

• Enroulage Non-Stop breveté : Changement de bobines sans ralentissement de la ligne, productivité maximale en sortie d'extrusion.
• Contrôle précis de la tension, cœur de notre expertise, garantissant une qualité constante de coupe et d'enroulage.
• Polyvalence de découpe : Adaptabilité aux différentes technologies de coupe selon votre matière : cisaillage, écrasement, lames de rasoir fixes ou flottantes.
• Possibilité de fournir une ligne entièrement automatisée : du raboutage au déchargement robotisé des bobines.

SECTEURS D'APPLICATION
Nos bobineuses double barillet sont en production dans de nombreuses industries de pointe :

• Fabrication de pneumatiques
• Lignes d'extrusion de films plastiques et de films techniques
• Transformation de non-tissés et textiles techniques spécifiques
• Découpe d'électrodes de batteries (anodes et cathodes pour batteries)

MATÉRIAUX COMPATIBLES

• Films plastiques
• Films techniques
• Gomme et caoutchouc
• Rubans adhésifs
• Non-tissés
• Textiles techniques
• Matériaux pour batteries : électrodes, feuilles de cuivre et d'aluminium revêtues d'un primaire d'adhérence (primed coated copper foil & Primed coated aluminum foil)

SPÉCIFICATIONS TECHNIQUES PRINCIPALES

• Procédé : Enrouleur automatique à barillet (double poste)
• Découpe : Refente en ligne de bandes étroites (jusqu'à 20 mm minimum)
• Alimentation : Raboutage automatique du liner et accumulateur (capacité 60 m)
• Équipements périphériques : Gestion des écarts, extraction de lisières, déchargement robotisé
• Options :Technologie de spooling (trancannage) continu brevetée

POURQUOI CHOISIR LES ÉQUIPEMENTS CALEMARD ?
Depuis 1955, Calemard développe des équipements de transformation de bandes souples destinés aux applications industrielles les plus exigeantes. Notre bureau d'études conçoit des solutions sur mesure, de la validation en centre d'essais jusqu'à la mise en service sur site.

NOTRE ENGAGEMENT QSE

• ISO 9001 : Management de la Qualité
• ISO 45001 : Gestion de la Santé et de la Sécurité au Travail
• Médaille d'argent Ecovadis : Performance RSE

Vous souhaitez intégrer une bobineuse refendeuse à double barillet à votre ligne d'extrusion ?
Contactez nos spécialistes pour étudier votre projet.
