PLC avec E/S intégrée V2495

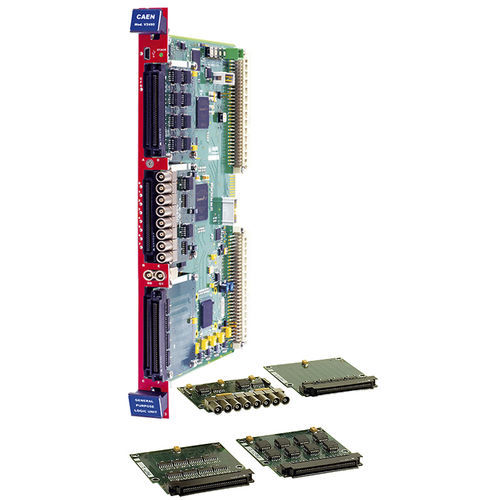

Unité FPGA personnalisable par l'utilisateur Entrées LVDS/ECL/PECL (différentielles) 64 entrées, extensible à 162 (avec 32 sorties) 32 sorties, extensibles à 130 (avec 64 entrées) 32 générateurs de portes et de délais programmables indépendants 3 emplacements d'extension pour carte piggyback Connexion mini-USB 2.0 Vue d'ensemble Le V2495 est un FPGA programmable à usage général et une unité d'E/S logée dans un module VME 6U de 1 unité de large. La carte est une solution appropriée pour l'implémentation de fonctions numériques telles que la coïncidence, la logique de déclenchement, le générateur de porte et de délai, le registre d'entrée/sortie et bien d'autres. L'architecture du V2495 est basée sur le FPGA utilisateur (Altera Cyclone V 5CGXC4, 50K éléments logiques) qui est directement interfacé aux E/S du panneau avant (jusqu'à 162 entrées et jusqu'à 130 sorties) et à un bus local interne. Le V2495 peut être contrôlé et programmé "à la volée" via le bus VME ou directement via le connecteur Mini-USB de la face avant. Un outil logiciel est fourni gratuitement pour télécharger facilement le micrologiciel personnalisé sur le FPGA utilisateur. Le V2495 est également complété par 32 lignes de retard internes qui peuvent être utilisées pour générer des portes et des signaux de retard programmables. L'interface de canal peut être librement étendue en ajoutant jusqu'à trois cartes piggyback indépendantes (il y a 3 emplacements d'extension interfacés au FPGA utilisateur), en choisissant parmi les cinq types disponibles : A395A 32 canaux d'entrée LVDS/ECL/PECL A395B 32 canaux de sortie LVDS A395C 32 canaux de sortie ECL A395D 8 canaux d'entrée/sortie NIM/TTL A395E 8 canaux de sortie analogique 16 bits Par conséquent, le Mod. V2495 peut atteindre un nombre maximum de 194 canaux d'E/S.
