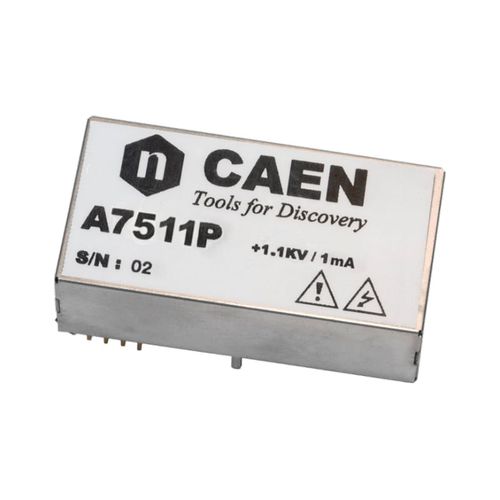

Module de puissance A7511

module de puissance
module de puissance
module de puissance
Ajouter à mes favoris
Ajouter au comparateur


Description

Rendement élevé gammes de sortie 1100 V/1 mA Disponible avec polarité positive ou négative Boîtier compact : 29x54x16 mm3 (LxLxH) Le A7511 est un convertisseur DC/DC haute tension monocanal à haut rendement et faible bruit, monté sur un circuit imprimé. Il fournit une tension de sortie programmable et contrôlable allant de 0 à 1100 V, lorsqu'il est alimenté par une entrée de +12 V. Il est disponible avec une tension positive ou négative. Il est disponible avec une tension de sortie positive ou négative. La tension de sortie est régulée par une tension externe de 0 à +2,5 V (Vset). La carte est dotée d'une protection contre les surintensités : si un courant supérieur à la valeur maximale Iout est absorbé, le module n'est pas endommagé. Grâce à son excellente stabilité et à sa conception spéciale, l'alimentation A7511 est conçue pour fonctionner dans un environnement difficile et sous de fortes variations de température. Le module est conçu sur un circuit imprimé FR4, revêtu et logé dans un boîtier en acier DC01. Les composants de la bibliothèque CAD Altium et les modèles 3D sont disponibles sur demande. Détection de surintensité si le canal tente de tirer un courant supérieur à Iset, la tension de sortie est modifiée pour maintenir le courant en dessous de la limite Iset. Le canal se comporte comme un générateur de courant. Spécifications techniques Emballage - Matériau : DC01 ; dimensions : L=29 mm ; L=54 mm ; H=16 mm Nombre de canaux - 1 Courant de sortie maximum (Iout) - 1100V Tension de sortie (Vout) - 0 ÷ ±1100 V Broches de contact - Embase mâle ; pas de 2,54mm ; bronze phosphoreux ; isolant UL94V0 Protection - Surintensité, court-circuit, étincelles et humidité Température de fonctionnement - -55° C ÷ +80° C Température de stockage - -55° C ÷ +85° C Ondulation de la sortie (pleine charge) - Typique 5mVpp ; Maximum 10mVpp Rendement - >60% @ 1000 V / 1mA (Rload ≈ 1 MΩ ; 0° C ÷ +40° C)

---
