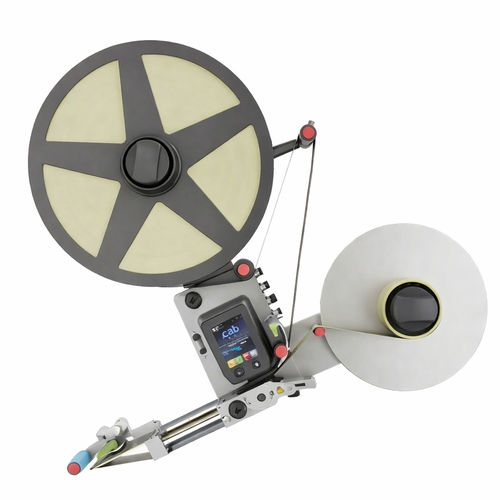

Applicateur d'étiquettes automatique Labeling head IXOR+

de canettespar manchon thermo-rétractablehorizontal

pour des bandes d'étiquettes circulant à une vitesse pouvant atteindre 50 m/min Diamètres des rouleaux : 310 mm et 410 mm Les dérouleurs et les unités de distribution peuvent également être montés indépendamment d'une unité de base Position de montage verticale : Le mandrin est prolongé de 62 mm par rapport à l’enrouleur afin de recevoir et de serrer le contre-support. La tête d’étiquetage peut également être montée à l’horizontale. Position de montage horizontale : Il n’y a pas de contre-support. Les mandrins du dérouleur et de l’enrouleur ont la même longueur. 1 Enrouleur Le support est enroulé une fois les étiquettes distribuées. Un bras pendulaire et un embrayage intégré maintiennent le support sous tension constante en aval du rouleau d'entraînement. 2 Dérouleur pouvant accueillir des rouleaux d'étiquettes d'un diamètre maximal de 410 mm. Un bras pendulaire et un frein intégré maintiennent la bande d'étiquettes sous tension constante. 3 Dispositif de retenue du mandrin La rotation de la poignée permet de mettre sous tension et de libérer le mandrin du rouleau d’étiquettes. 4 Dispositifs de retenue de l’unité Destinés à fixer et à guider un rouleau d’étiquettes lorsqu’il est installé en position verticale. À cette fin, le dispositif de retenue du mandrin est conçu pour être 62 mm plus long que dans le cas d’une installation horizontale. 5 Unité de base Elle constitue le cœur de la tête d’étiquetage et contient le rouleau d’entraînement pour l’alimentation de la bande d’étiquettes, un servomoteur sans balais et le système de commande, y compris le panneau de commande. 6 Panneau de commande Écran tactile LCD couleur de 3,5 pouces ; sa rotation de 180° permet une installation en hauteur. 7 Points de fixation pour le montage sur des colonnes d’un diamètre de 30 mm. Les positions des étiquettes sur un produit peuvent ainsi être définies transversalement par rapport à son sens de déplacement. 8 Unité de demande Elle peut être configurée pour des applications spécifiques à l’aide d’un système modulaire complet.
