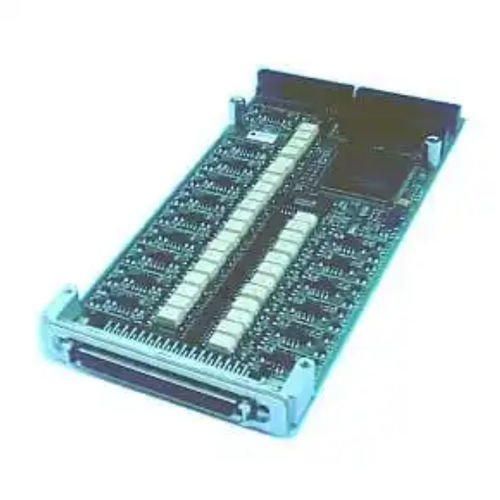

Carte PMC FPGA PMCDIO32

Le PMC-DIO32 est un module d'E/S numériques PMC fournissant 32 bits d'E/S opto-isolées. Un dispositif PLX PCI9030 contrôle le bus PCI et un Xilinx SpartanXL est utilisé pour fournir la fonctionnalité embarquée. Les connexions E/S externes sont sélectionnées au moment de la commande comme entrée, sortie ou un mélange des deux. L'opto-couplage assure une bonne isolation entre la logique et les E/S et entre les canaux. Un débouclage programmable et un chien de garde sont fournis à bord. Caractéristiques principales 32 bits d'E/S opto-isolées de 0 à 48 volts. E/S sélectionnables en usine en tant qu'entrées ou sorties. isolation logique de 2 kV des E/S isolation de 1kV de canal à canal Interruption sur changement d'état. Période de rebond d'entrée programmable entre 2uS et 250uS. Période de chien de garde programmable entre 125ms et 2sec. Interruption du chien de garde. Le chien de garde déclenche les sorties. Connexions d'E/S sur le panneau avant et à l'arrière. Conforme à la norme PMC IEEE P1386.1/Draft 2.3 du 9 octobre 2000. Conforme à la spécification du bus local PCI, révision 2.2. Caractéristiques PCI Le PMCDIO32 utilise une interface PCI PLX PCI9030 pour un bus local 16 bits embarqué. Les caractéristiques générales du PCI9030 sont les suivantes : Dispositif d'interface de cible de bus 32 bits, 33 MHz, conforme à la spécification de bus local PCI V2.2, permettant des transferts PCI en rafale jusqu'à 132 Mo/s. Conforme à la spécification V1.1 de l'interface de gestion de l'alimentation du bus PCI. Prise en charge de la configuration des données vitales du produit (VPD) de la spécification du bus local PCI V2.2.
