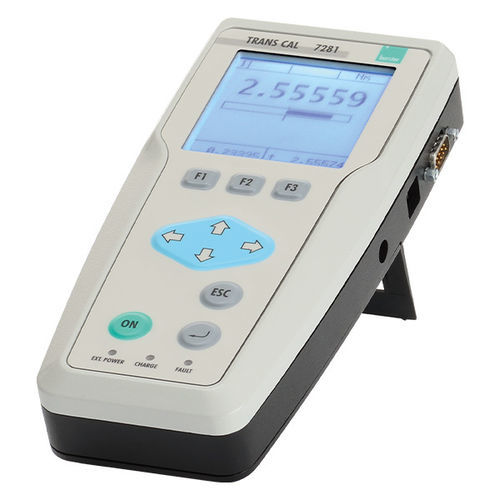

Calibrateur de pression TRANS CAL 7281

de couplede chargede cellule de charge

Vue d'ensemble
Le TRANS CAL 7281 est un calibrateur et instrument d'essai portable à haute précision pour grandeurs mécaniques et électriques. Conçu pour la calibration sur site et les mesures de référence, il peut être fourni avec certificat DAkkS ou certificat d'usine en option pour une utilisation comme appareil de référence.

Principales fonctions
L'appareil accepte une alimentation par piles (standard ou rechargeables) pour un usage portatif ou une alimentation externe pour un fonctionnement stationnaire prolongé. Associé à des capteurs appropriés, il forme une chaîne de mesure de référence flexible pour la force, le couple et la pression. Types de capteurs pris en charge : jauge de contrainte (DMS), capteurs potentiométriques et transmetteurs à sortie tension normalisée (±5 V / ±10 V). Un écran LCD graphique affiche la valeur mesurée, une barre indique l'utilisation de la plage et des informations complémentaires (pourcentage de la plage de tension d'entrée) sont visibles. Les fonctions intégrées comprennent enregistreur de données, valeur tarée en pourcentage et comparateur de limites (inférieure/supérieure) avec indication du résultat.

Fonctions étendues
L'appareil propose des fonctions de test capteur, un simulateur de jauge de contrainte (Wheatstone) et une source de tension de précision pour vérifier des chaînes de mesure complètes, localiser des pannes et calibrer des amplificateurs de mesure. Des certificats DAkkS/certificats d'usine sont disponibles en option. Le logiciel TRANS CAL pour PC permet la configuration, l'acquisition des données, l'affichage et la génération de rapports.

Données produit

• Exactitude de mesure : < ±0,001 % F.S.
• Taux d'échantillonnage : 0,1 … 1200/s (DC) ; 0,1 … 2/s (AC)
• Types de capteur : DMS ; potentiométrique ; transmetteur ; capteurs/appareils à sortie tension
• Interfaces : USB 2.0
• Alimentation capteur : DMS : DC 2,5 V / 5 V (à 120 Ω : uniquement 2,5 V) ; AC 2,5 Veff / 5 Veff (à partir de 350 Ω) ; Potentiomètre : 5 VDC ; Transmetteur : 12 VDC ±5 %
• Indice de protection : IP40
• Tension d'alimentation : 10 … 28 V DC (pile/ alimentation externe)
• Appareil de référence : Oui (certificat DAkkS/ usine en option)
• Test capteur / Test appareil / Simulateur DMS : Oui
• Enregistreur de données : Oui (jusqu'à 30 000 valeurs mesurées)
• Fiche technique électronique capteur : Oui
• Connexion : technologie 4-/6‑fils
• Programmes de mesure : 16 programmes configurables
• Caractéristiques spécifiques : chaîne de mesure de référence ; non-linéarité ultra-faible < 0,001 % F.S. ; support burster TEDS ; source 0–10 V DC de haute précision ; simulateur Wheatstone

Applications / Cas d'usage
Usages typiques : étalonnage sur site de presses hydrauliques, mesures de référence sur lignes d'assemblage, vérification des forces de contact de robots, étalonnage de bancs d'essai et d'appareils de mesure de haute précision, et mesures portables sur site ou en vol nécessitant un enregistreur et une source d'excitation de précision.

Fonctions métrologiques incluses

• Possibilité de chaîne de mesure de référence
• Simulateur Wheatstone/jauge de contrainte (jusqu'à ±50 mV/V)
• Source de tension haute précision 0–10 V DC
• Enregistrement de données et captures temporisées
• Configuration simplifiée des capteurs via burster TEDS
• Fonctions comparateur et évaluation des limites
• Test capteur/appareil et prise en charge de la fiche électronique du capteur
