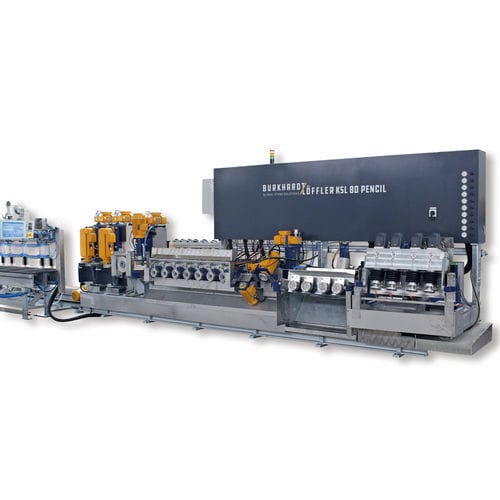

Machine de polissage pour pièces plates KSL PENCIL

industriellede rayonnage des anglesde bordage

Présentation
La KSL PENCIL est une machine de polissage d'arêtes sur table conçue pour produire des arêtes arrondies de type pencil (petits rayons) et des arêtes adoucies, en garantissant une grande fiabilité de procédé. Elle utilise des supports de meulage de chanfrein pivotants et un concept modulaire pour s'adapter aux différents matériaux et épaisseurs de pièces.

Caractéristiques principales

• Supports de meulage de chanfrein pivotants pour la production d'arêtes arrondies (pencil/soft).
• Concept KSL sur table assurant une grande fiabilité de processus et une bonne adaptabilité aux matériaux.
• Conception modulaire : nombre de supports de meulage adaptable ; éléments optionnels pour calibrage, coupe en biseau et sciage de rainures disponibles.
• Configuration standard comprenant plusieurs têtes de meulage ainsi que des têtes de pré-fraisage programmables pour les chanfreins supérieurs et inférieurs et des supports de chanfrein pivotants.
• Options de supports alternatives, par ex. têtes de meulage planétaires.
• Possibilité d'avances élevées pour les soft edges selon le matériau (jusqu'à 2 m/min dans certains cas).

Configuration standard et options

• Livraison standard : plusieurs supports de meulage d'extrémité et un support programmable pour le pré-fraisage des chanfreins haut/bas.
• Unités de chanfreinage supérieures et inférieures pivotantes avec jusqu'à 4 supports chacune pour la génération de chanfreins arrondis.
• Supports de chanfrein supérieurs réglables en hauteur automatiquement pour traiter des épaisseurs de matériau de 12 à 80 mm.
• Possibilité de fixer les supports à 45° pour réaliser des chanfreins standard précis.
• Extensions modulaires : nombre de supports adaptable selon les besoins et unités spéciales pour calibrage, coupe en biseau et sciage de rainures.

Caractéristiques techniques

• Nombre de supports de meulage (max.) : 10 pièces
• Puissance des supports de meulage : 4 kW
• Nombre de supports de chanfreinage supérieurs (max.) : 4 pièces
• Nombre de supports de chanfreinage inférieurs (max.) : 4 pièces
• Puissance des supports de chanfreinage : 2 kW
• Puissance du support pour goulotte : 3–5 kW
• Épaisseur de meulage : 12–80 mm
