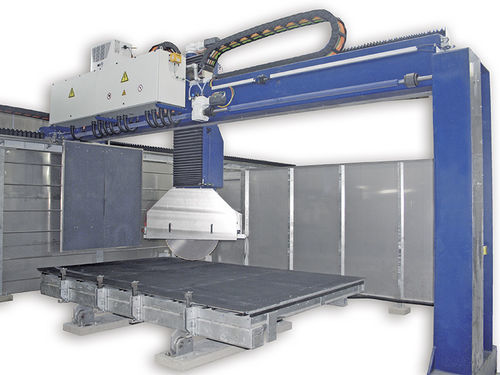

Débiteuse 5 axes CSA 567/569

pour pierreà lame inclinable

Présentation
La CSA 567/569 est une scie 5 axes à tête rotative destinée à la transformation de la pierre, conçue pour des pièces massives et des découpes grand format. Elle accepte des lames jusqu'à 1600 mm et intègre un moteur de scie à réduction par boîte de vitesses pour délivrer la puissance moteur totale (30–55 kW) à faibles vitesses de coupe. Des systèmes de manutention par aspiration et des options d'automatisation (tables multiples ou palettes) permettent un fonctionnement continu en multi-postes.

Caractéristiques clés

• Configuration 5 axes à tête rotative pour des coupes en onglet et des profils précis sur fortes épaisseurs.
• Ø de lame jusqu'à 1600 mm pour le grand format.
• Réduction par boîte de vitesses permettant d'obtenir la pleine puissance moteur à basses vitesses (30–55 kW).
• Dispositif d'aspiration optionnel pour la manutention automatisée, charge max. 1500 kg.
• Dispositif d'inclinaison/rotation pour coupes d'onglet précises et profils à lame horizontale.

Caractéristiques techniques

• Profondeur de coupe max. : 640 mm
• Ø de lame max. : 1600 mm
• Moteur de scie : 30–55 kW
• Course du chariot lame (X) : jusqu'à 4800 mm
• Course verticale (Z) : jusqu'à 1200 mm
• Vitesses d'avance : X, Y 20 m/min ; Z 6 m/min

Automatisation et manutention

• Vitesse d'avance table d'entrée : 20 m/min
• Chargement/déchargement automatisé possible avec zones de travail multiples ou systèmes à palettes pour un fonctionnement continu en multi-postes
• Système d'aspiration optionnel, capacité maximale 1500 kg

Applications

• Découpes grand format et pièces lourdes en pierre
• Blocs et dalles en pierre massive
• Coupe d'onglets et profils précis pour éléments architecturaux en pierre
