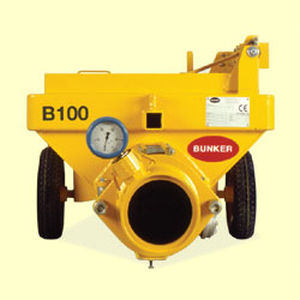

Pompe à béton stationnaire B100

pour usage intérieur et extérieurpour tunnelpour chantier

Présentation
Conçue par Bunker, la plus petite pompe à béton au monde équipée d’un système rotor-stator. Fonctionnement entièrement hydraulique avec régulation progressive du débit et de la pression. La B100 permet de pomper mortier et béton avec granulats jusqu’à 25 mm, de projeter enduits et béton et d’injecter micropieux et tirants. La conception sépare la centrale hydraulique et la pompe; des flexibles avec raccords rapides relient les deux unités pour une alimentation à distance et une configuration compacte, légère, adaptée aux chantiers difficilement accessibles.

Caractéristiques clés

• Pompe volumétrique à vis rotor-stator (sans clapets) : rotor excentrique en alliage d’acier et stator en caoutchouc résistant à l’abrasion créent des chambres étanches pour un débit continu proportionnel à la vitesse de rotation.
• Séparation centrale hydraulique / pompe pour alimentation à distance et positionnement flexible.
• Transmission entièrement hydraulique avec réglage progressif du débit et de la pression pour des injections et projections précises.
• Peut être alimentée par la centrale hydraulique B100 ou par une source hydraulique externe (ex. prise de force d’un pelle).
• Option mélangeur M180 disponible pour préparation des mélanges sur chantier et autonomie complète.

Applications

• Positionnement sous malaxeurs ou dans des espaces confinés grâce aux dimensions compactes.
• Pompage de mortiers, enduits et matériaux isolants.
• Projection d’enduits et de béton projeté (spritz-beton) et application de mortiers prémélangés.
• Pompage de chapes autolissantes et mélanges légers.
• Restauration structurelle avec mortiers cimentaires, y compris produits prémélangés fibrés.

Mélangeur (M180)
La B100 équipée du mélangeur optionnel M180 permet de préparer les mélanges sur chantier pour une autonomie totale : adaptée au pompage ou à la projection de mortiers structurels (y compris produits prémélangés fibrés) et au remplissage des micropieux après installation.

Centrale hydraulique
La centrale hydraulique est une unité performante entraînée par un moteur diesel Kubota (consommation et bruit réduits). Puissance nominale 18,5 kW, elle peut actionner la B100 et alimenter certains outils hydrauliques (perceuses, tarières, scies). Une batterie 12 V alimente le vibrant et l’électronique de commande.

Accessoires (sélection)

• Tuyaux (acier ou caoutchouc) de différents diamètres et longueurs, support de tuyau, trémie d’alimentation.
• Compresseur pour projection d’enduits et béton — versions transmission mécanique ou hydraulique.
• Bombe de dosage pour accélérant (dosage précis pour béton projeté).
• Pistolet générateur de mousse pour béton cellulaire/léger.
• Pièces de rechange rotor et stator ; outil facilitant le remplacement du stator.
• Buses pour remplissage de joints et divers pistolets de projection (acier, caoutchouc, polyuréthane) et pistolets d’injection avec manomètre.
• Balles éponge pour nettoyage des tuyaux ; pressostat ; caisse à outils avec pièces de rechange essentielles.

Principe de fonctionnement
La pompe à vis est volumétrique : un rotor excentrique à filetage simple en acier tourne à l’intérieur d’un stator en caoutchouc à double filetage. La géométrie d’engrènement forme des chambres étanches qui s’ouvrent et se ferment alternativement et progressivement, transportant le matériau de manière continue ; le débit est proportionnel à la vitesse du rotor.

Commande et sécurité
La régulation progressive du débit et un pressostat permettent un contrôle précis de la pression de pompage ; une commande marche/arrêt à basse tension et câble long pour télécommande est fournie. La pompe peut fonctionner en avant ou en arrière pour purger les tuyaux. Des dispositifs d’interverrouillage stoppent l’alimentation ou les pales du mélangeur si les grilles de protection sont ouvertes. Des LED de contrôle et un compteur horaire facilitent la supervision et la planification de la maintenance.

Données techniques (récapitulatif)

• Puissance centrale hydraulique : 18,5 kW (diesel ou électrique)
• Débit hydraulique : 80 l/min
• Pression hydraulique : 140 bar
• Compresseur (sur demande) : 400 l/min
• Débit théorique max pompe*: 250 l/min
• Pression théorique max*: 12 bar
• Taille maximum des granulats : 25 mm (jusqu’à 16 mm avec stator/rotor 2L8)
• Portée de pompage (typique) : horizontal 45 m, vertical 15 m (dépend du matériau et du diamètre du tuyau)
• Capacité de la trémie : 180 l
• Dimensions centrale (HxLxP) : 1020 x 1700 x 700 mm
• Dimensions pompe (HxLxP) : 805 x 2420 x 900 mm
• Poids : 420 kg (centrale) / 495 kg avec moteur CHD

Caractéristiques techniques

• Modèle : B100
• Transmission : vis entièrement hydraulique (rotor-stator)
• Puissance centrale hydraulique : 18,5 kW (diesel ou électrique)
• Débit hydraulique : 80 l/min
• Pression hydraulique : 140 bar
• Débit théorique max pompe : 250 l/min (stator standard)
• Pression théorique max : 12 bar
• Taille max granulats : 25 mm (16 mm avec 2L8)
• Capacité trémie : 180 l
• Portée de pompage (typique) : 45 m horizontal / 15 m vertical
• Dimensions centrale (HxLxP) : 1020 x 1700 x 700 mm
• Dimensions pompe (HxLxP) : 805 x 2420 x 900 mm
• Poids : 420 kg (centrale) / 495 kg avec moteur CHD
