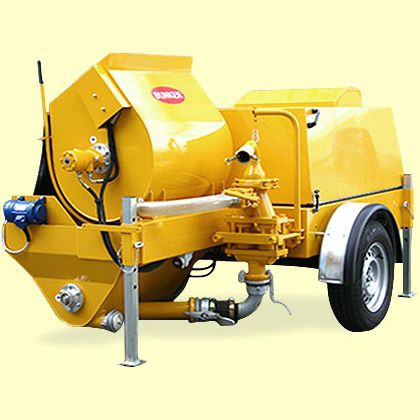

Machine à enduit S38 series

pour mortierbétonpour chape

Présentation
La S38 est une pompe enduiseuse entièrement entraînée par hydraulique, conçue pour pomper et projeter des granulométries jusqu'à 8 mm. Sa motorisation et son groupe de pompage à pistons permettent un fonctionnement haute pression (utilisation typique 40–70 bars) et des portées de pompage dépassant 100 m selon le matériau et le diamètre de tuyau. L'unité est équipée d'un malaxeur de 180 L, d'un compresseur de 400 l/min et existe en versions Diesel (DM) et Électrique (EM).

Caractéristiques principales

• Entraînement entièrement hydraulique avec réglage progressif de la portance (0–60 l/min).
• Régulation de la pression pour injections contrôlées et projection maîtrisée afin de limiter les pertes de matériau.
• Capable de pomper et projeter : spritz-béton, enduits traditionnels et prémélangés, mortiers réfractaires, mortiers fibrés, chapes autonivelantes, coulis de ciment et mélanges bentonite.
• Grand malaxeur de 180 L et compresseur intégré pour une autonomie sur chantier.
• Commande à distance pour une utilisation en sécurité.

Fonctionnement et commandes
La S38 est équipée d'une pompe à pistons avec clapets à bille gravitaires et cylindres d'entraînement Ø100 mm chromés à l'intérieur pour une meilleure durabilité. Le réglage progressif permet d'ajuster le débit à la consistance du matériau. Le tableau de commande comporte des voyants LED et deux boutons de démarrage pour plus de sécurité. La vitesse du moteur/diesel se règle par un levier d'accélérateur. Une télécommande basse tension avec long câble est disponible pour démarrer/arrêter l'appareil à distance.

Durabilité, maintenance et sécurité
L'huile hydraulique circule dans un échangeur thermique pour éviter la surchauffe et un gros filtre protège le circuit hydraulique. Le malaxeur hydraulique dispose d'un dispositif de sécurité actionné par levier pour éviter la rotation accidentelle de l'arbre lorsque la grille est ouverte. Le capot comporte un vérin à gaz pour faciliter l'ouverture ; une insonorisation interne réduit le niveau sonore pour une utilisation à proximité d'établissements sensibles. Équipements de sécurité et arrêts d'urgence fournis.

Composants supplémentaires
Un vibrant puissant assure un tamisage efficace pour éviter l'arrivée de granulats surdimensionnés dans la trémie. Un anneau de levage standard maintient l'unité équilibrée lors des manutentions. Le compresseur 400 l/min garantit une pulvérisation uniforme même en étage élevé. Des accessoires en option permettent d'adapter la machine à des applications spécifiques.

Applications

• Projection de béton (spritz-béton)
• Application d'enduits traditionnels ou prémélangés et remplissage de joints
• Injections de coulis de ciment et bentonite
• Pompage de mortier et matériaux isolants

Accessoires (exemples)

• Buses pour remplissage de joints
• Buses en caoutchouc pour enduit
• Pistolets de projection (injection, finition, enduit standard, polyuréthane, matériaux visqueux)
• Balles-éponge pour nettoyage de tuyaux
• Pressostat pour contrôle de la pression
• Tuyaux mortier-air avec raccords
• Boîte à outils avec pièces de rechange essentielles
• Pompe de dosage pour accélérateurs
• Pistolet générateur de mousse pour béton cellulaire/léger

Caractéristiques techniques

• Modèles : S38 DM / S38 EM
• Débit théorique maximum — S38 DM : 3,6 m³/h ; S38 EM : 3,6 m³/h
• Pression théorique maximale — S38 DM : 40 bar ; S38 EM : 40 bar
• Taille maximale des grains : 8 mm
• Compresseur : 400 l/min
• Portée horizontale de pompage* : 100 m
• Portée verticale de pompage* : 40 m
• Moteur diesel : 18,5 kW (DM)
• Moteur électrique : 7,5 kW (EM)
• Pompe à mortier cylindrique : 100 mm
• Course : 130 mm
• Capacité malaxeur : 180 l
• Capacité trémie : 180 l
• Hauteur de chargement : 1000 mm
• Dimensions (L x l x H) : 260 x 162 x 165 cm
• Poids — S38 DM : 1250 kg ; S38 EM : 1200 kg
• Essieu homologué : en option
• *Dépend du matériau, de la consistance et du diamètre du tuyau ; distances horizontales et verticales non simultanées.
