Unité d'entraînement de profilés

Vue d'ensemble
Le Modular Drive System est une plate-forme machine configurable pour la découpe programmable de formes, la découpe/soudage en ligne droite, le soudage par points, le soudage par points programmable, le gougeage à l'arc, le tissage linéaire et le tissage pendulaire. Le système repose sur une Unité Master Drive acceptant des modules de commande interchangeables pour adapter la machine à des tâches spécifiques de découpe ou de soudage.

Avantages du système de découpe et de soudage sur mesure

• Moteur à fort couple et faible inertie
• Frein de sécurité dédié
• Protection contre la surcharge moteur
• Commande de vitesse en boucle fermée
• Commande de position en boucle fermée
• Made in USA

Spécifications de l'Unité Master Drive
Spécification — Détails
Plage de vitesse de déplacement — 2–120 in/min (51–3048 mm/min)
Capacité de charge verticale — 60 lbs (27 kg)
Capacité de charge horizontale — 100 lbs (45 kg)
Système d'entraînement — Moteur à fort couple et faible inertie
Contrôle de vitesse — Système en boucle fermée pour un fonctionnement précis et répétable
Contrôle de position — Commande en boucle fermée pour éviter la dérive et maintenir la précision
Système de freinage — Frein de sécurité dédié avec puissance d'arrêt renforcée
Protection contre la surcharge — Arrêt automatique avec engagement du frein en cas de charge excessive
Alimentation et composants de commande — Moteur intégré, alimentation et carte de contrôle de vitesse
Système de positionnement — Embrayage manuel pour repositionnement rapide du chariot le long de la voie

Caractéristiques standard

• Le moteur à fort couple et faible inertie garantit des démarrages doux et un arrêt précis
• La commande de vitesse en boucle fermée maintient des vitesses de déplacement constantes pour des résultats répétables
• La commande de position en boucle fermée empêche la dérive indésirable
• Le frein de sécurité dédié assure une puissance d'arrêt et de maintien supérieure
• La protection contre la surcharge moteur arrête automatiquement l'opération et engage le frein en cas de charge excessive
• Le système d'embrayage intégré permet un positionnement manuel rapide du chariot
• L'architecture de contrôle intégrée prend en charge des réglages de paramètres précis pour les applications industrielles

Description de l'Unité Master Drive
L'Unité Master Drive loge le moteur, la carte de contrôle de vitesse, l'alimentation et l'embrayage pour un repositionnement manuel rapide du chariot. Elle fonctionne de 2–120 in/min (51–3048 mm/min) avec une capacité de charge verticale de 60 lbs (27 kg) et horizontale de 100 lbs (45 kg). L'unité comprend le contrôle en boucle fermée de la vitesse et de la position, un frein de sécurité dédié avec puissance d'arrêt et de maintien renforcée, ainsi qu'une protection contre la surcharge qui coupe le moteur et engage le frein en cas de charge excessive.

Accessoires

• Câble de télécommande — MDS-1060-10 (10 ft / 3 m), MDS-1060-25 (25 ft / 7.6 m)
• Câble de contact de soudage — MDS-1085 (10′ / 3.05 m), MDS-1085-25 (25′ / 7.62 m), MDS-1085-50 (50′ / 15.24 m)
• Système de contrôle de hauteur automatique — CAS-2050 (pour WPD-1100 Linear Weaver), CAS-2060 (pour WPD-2100 Pendulum Weaver)
• Plaque de montage prolongée — MDS-1045
• Collecteur à action rapide — MDS-3025 (2-tuyaux), MDS-9898 (3-tuyaux)
• Assemblages de tuyaux — CIR-1010-3 (2-tuyaux), MUG-1119-32 (3-tuyaux)
• Kit limite universel — MDS-1055 (pour applications rail rigide), FMD-1045 (pour applications rail Hi-Flex)
• Poignée avec ancrage de câble — MPD-1035

Groupes d'engrenage

• Groupe découpe à crémaillère usinée — MDS-1050
• Groupe soudage à crémaillère usinée — MDS-1040

Modules de commande

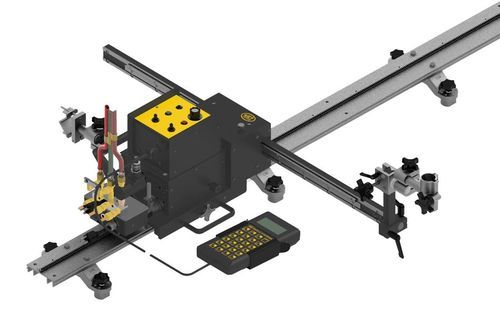

• Module Forme Programmable (MDS-1165) — Fournit un mouvement sur 2 axes, contrôlé par encodeur, en toutes positions pour formes personnalisées ; formes et motifs construits par segments. Le mouvement 2 axes est assuré par le Master Drive et le Linear Weaver avec bras transverse 40".
• Module Droite (MDS-1002) — Contrôle de direction et de vitesse pour applications de découpe ou soudage en continu.
• Module Point (MDS-1003) — Contrôle de direction et de vitesse pour déplacement continu ou mode point avec réglages du temps de déplacement, du temps rapide et des temps d'accumulation/remplissage de bain.
• Module Point Programmable (MDS-1004) — Fournit des contrôles de point programmables pour soudage ou découpe ; programmation du point par distance, arrêt/retour automatique, minuteries indépendantes pour accumulation du bain, paramètres réglés/affichés sur écran graphique pour des résultats répétables.
• Module Gougeage Arc Droite (AGS-1002) — Contrôle de direction et de vitesse pour systèmes de gougeage à l'arc ; interface pour assurer un déplacement automatique lorsque l'arc est établi.

Modules de commande Weaver et unités Weaver

• Module de commande Weaver (MDS-1005 / MDS-1005-DIAL) — Pilote le Pendulum ou Linear Weaver et l'Unité Master Drive. Fonctions : affichage numérique et réglage de la vitesse longitudinale ; interrupteur Avant/Arrêt/Arrière ; molette d'amplitude pour largeur de tissage de 1/8"–2" (3–50 mm) ; vitesse de tissage jusqu'à 100 in/min (254 cm/min) ; commandes de maintien gauche/droite ; braquage jusqu'à 2" (50 mm) ; contact de soudage et alimentation marche/arrêt. Le MDS-1005-DIAL inclut des cadrans numériques verrouillables pour les fonctions d'oscillateur.
• Linear Weaver (WPD-1100) — Produit un mouvement de tissage linéaire pour soudures de 1/8"–2" (3–50 mm) de large. Se boulonne à l'avant du chariot ; inclut protection contre la surcharge moteur.
• Pendulum Weaver (WPD-2100) — Produit un mouvement de tissage pendulaire utile pour soudures d'angle ; se boulonne à l'avant du chariot et utilise une boîte d'engrenage planétaire robuste pour une puissance élevée vers le pistolet de soudage et les accessoires.

Fonctionnalités

• Moteur à fort couple et faible inertie pour des démarrages et arrêts précis
• Weaver Linéaire/Pendulaire grande vitesse avec commande de maintien gauche/droite indépendante
• Réduction moteur élevée pour éviter le déplacement du bras transverse hors tension
• Contrôle en boucle fermée de la vitesse et de la position pour des paramètres de soudage réglables et répétables
• Embrayage rapide pour installation ou remplacement rapide du bras de tissage
• Groupe de montage pistolet avec réglage de la crémaillère pour positionnement précis du pistolet
• Interrupteur contacteur ON/OFF

Spécifications techniques

• Plage de vitesse de déplacement : 2–120 in/min (51–3048 mm/min)
• Capacité de charge verticale : 60 lbs (27 kg)
• Capacité de charge horizontale : 100 lbs (45 kg)
• Système d'entraînement : Moteur à fort couple et faible inertie
• Contrôle de vitesse : Commande de vitesse en boucle fermée pour un fonctionnement précis et répétable
• Contrôle de position : Commande de position en boucle fermée pour éviter la dérive et maintenir la précision
• Système de freinage : Frein de sécurité dédié avec puissance d'arrêt renforcée
• Protection contre la surcharge : Arrêt automatique avec engagement du frein en cas de charge excessive
• Alimentation et composants de commande : Moteur intégré, alimentation et carte de contrôle de vitesse
• Système de positionnement : Embrayage manuel pour repositionnement rapide du chariot le long de la voie
