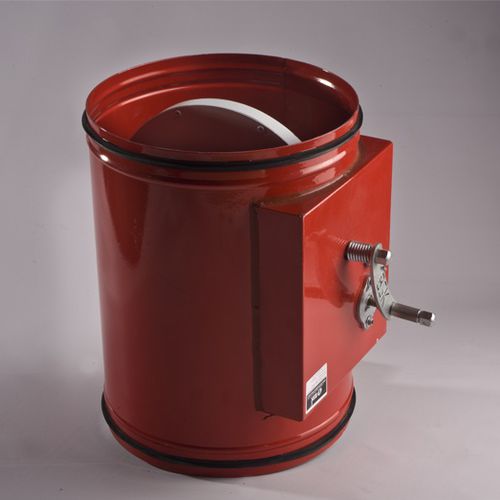

Clapet coupe-feu BFDR series

MODÈLE -BFDR:Clapet coupe-feu circulaire à fusible fondu à 72°C MATÉRIEL Le boîtier et les lames des produits sont fabriqués en tôle galvanisée de 1,5 mm et la poignée de l'amortisseur est fabriquée en tôle galvanisée DKP de 5 mm. De plus, une laine de roche résistante au feu d'une densité de 70 kg/m et d'une épaisseur de 20 mm est utilisée entre les parois des lames. UTILISATION Les clapets coupe-feu sont utilisés pour prévenir la propagation du feu et de la fumée par les systèmes de ventilation dans les bâtiments. Lorsque le mécanisme de liaison fusible atteint 72°C, il ferme le volet en actionnant le ressort de rappel et empêche ainsi le feu de se propager à d'autres environnements. Les clapets coupe-feu peuvent également être commandés par servomoteur à l'aide d'un système d'automatisation. Dans les clapets de désenfumage, le clapet est ouvert par un servomoteur commandé 24 Volt ou 220 Volt selon le signal provenant du système d'automatisation et l'extraction des fumées est effectuée. La liaison fusible est fixée à la surface où est fixée la poignée de l'amortisseur, de telle sorte qu'elle peut être remplacée facilement. ASSEMBLAGE -Montage sur conduit d'air. -Montage au mur à l'aide d'une pièce de transition murale. ACCESSOIRES -WTP : Pièce de transition murale -SM : Servomoteur (22 Volt ou 220 Volt) CODE DE COMMANDE Modèle / Dimensions standard / Accessoires (ØD x L (mm)) ) SYMBOLES ØD (mm) : Diamètre nominal du clapet coupe-feu circulaire L (mm) : Longueur du clapet coupe-feu circulaire
