Vannes de contrôle de débit pour gaz et liquides à faible débit

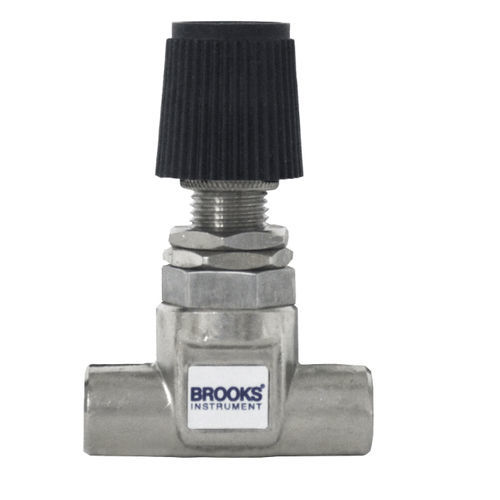

Les vannes de régulation de débit Brooks® NRS™ (tige non montante) sont conçues spécifiquement pour les applications de gaz et de liquides à débit extrêmement faible. Des modèles à configuration droite et à angle de 90° en acier inoxydable sont disponibles. Idéale pour les rotamètres avec vannes à aiguille, la ligne permet de contrôler le débit de la vanne à aiguille en ajustant une aiguille conique coulissante. Cela permet d'éviter le collage dû à la présence de corps étrangers dans le fluide. Ces vannes de régulation du débit sont particulièrement adaptées aux exigences de contrôle précis et possèdent un rapport tours/levée élevé. Le débit est constant pour toute position donnée de la tige.
Six aiguilles avec différents cônes offrent un large choix de plages de débit. Les aiguilles et les orifices peuvent être changés sans retirer le corps de la vanne de la ligne (deux orifices différents sont utilisés, un pour les tailles d'aiguilles 1-3, un autre pour les tailles 4-6).
Caractéristiques
- Caractéristiques de débit lisses et non inversées
- Débit constant quelle que soit la position de la tige
- Quinze tours d'ouverture complète à fermeture complète pour un ratio élevé de rotation/levage et une excellente résolution
- Six cônes d'aiguille interchangeables, chacun augmentant la capacité par un facteur approximatif de trois
- Le joint torique ne peut pas être endommagé par un serrage excessif
- Écrous de montage sur panneau inclus en standard
- Raccords 1/8" NPT intégralement usinés dans le corps
Pour une utilisation avec
- Débitmètres massiques
- Débitmètres à surface variable
Différentiateur
Conçu pour les applications à débit extrêmement faible
Modèles droits et à angle de 90° disponibles
Large choix de gammes de débit
---
