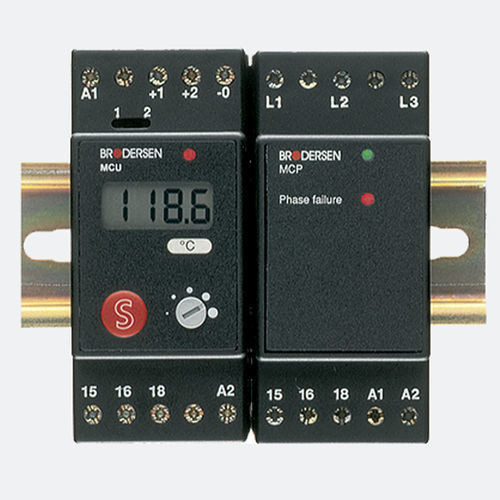

Relais de surveillance de surtension MCP-10

d'ordre de phasesd'absence de phasesde déséquilibre de phases

Relais de commande pour la surveillance de l'ordre de phase, de la coupure de phase et du sousvoltage corrects. Raccordement à l'alimentation réseau triphasée avec ou sans le neutre. Limites fixes pour activer et désactiver le relais simple ou double de rendement. Indication de LED d'échec de tension et de phase d'alimentation. Versions disponibles pour le rail DIN ou le support bas embrochable de 11 poteaux. Versions disponibles pour l'approvisionnement séparé et la tension de mesure. L'ordre de phase de moniteurs de relais d'échec de phase, la coupure de phase et le sousvoltage. Le relais de rendement active quand toutes les tensions triphasées sont présent et les conditions de phase (tension et ordre de phase) sont correctes. Le relais d'échec de phase a un à retard de temps fixe pour empêcher l'excitation défectueuse et la De-excitation provoquées par des interférences courtes. Indication de LED de tension d'alimentation reliée (vert) et échec de phase ou de tension (rouge). Le relais d'échec de phase emploie L2 et L3 (6 et 7) pour la tension d'alimentation. Les indicateurs donc fonctionnent seulement si ces phases sont présentes. Une amélioration de la gamme de mesure est obtenue en reliant le neutre au relais (voyez les données techniques).
