Présentation

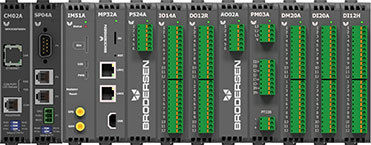

Configurez les systèmes RTU32 en sélectionnant CPU, alimentation et modules d'E/S. Interfaces de communication : 2 x Ethernet et USB ; les options CPU sont évolutives par logiciel sur plusieurs plages de performance. Le configurateur prend en charge l'acquisition progressive de licences : ajoutez vitesse CPU, drivers, RAM ou E/S ultérieurement selon les besoins.

Présentation RTU32N
RTU32N disponible avec ou sans E/S intégrées. Interfaces : 2 x Ethernet, 4 ports COM et 2 x USB. E/S intégrées extensibles via Brodersen LocalBus. Surveillance de l'alimentation incluse sur les variantes concernées.

Variantes CPU

• MP32A Standard avec connecteur USB A
• MP32A_REV_B USB avec connecteur M8
• MP32A_REV_C avec RS232/RS485 et connecteur M8
• MP32A_REV_D 900/1800 MHz avec connecteur USB M8
• MP32A_REV_E 900/1800 MHz avec M8 en RS232/485

Options d'alimentation
RTUM PS Type : 10-30 VDC
RTUM PS Type : 20-60 VDC
RTUM PS Type : 60-150 VDC
RTUN PS Type : 10-30 VDC
RTUN PS Type : 30-60 VDC

Variantes d'E/S et types analogiques

• 28 E/S (16 DI, 8 DO, 4 AI)
• 42 E/S (20 DI, 8 DO, 8 DIO, 6 AI)
• Basic sans E/S ni afficheur

Options d'entrée analogique : tension ou courant

Variantes de redondance

• R1 — CPU redondants avec E/S redondantes identiques ; CPUs connectés via le dispositif CM02A et câbles.
• R2 — CPU redondants avec E/S partagées ; CPUs placés côte à côte et connectés via RL02A (REDLINK). Nécessite une variante CPU avec connecteur USB.
• R3 — CPU redondants avec E/S partagées situées entre les CPUs ; connexion via CM02A et câbles.

Options de performance et protocoles
Les éléments optionnels (drivers, vitesse CPU, RAM, E/S) sont activés par licence RTU. Sélectionnez le nécessaire maintenant et achetez des licences supplémentaires plus tard. Remarque : certaines options de fonctionnalités ne sont pas évolutives par licence.

Sélection E/S et backplane
E/S intégrées et extension via Brodersen LocalBus (LB2). Le configurateur calcule la puissance du bus LB2 et dimensionne les blocs lors de la sélection.

Nomenclature et export de fichiers
Le configurateur génère une nomenclature (BOM) pouvant être enregistrée ou exportée en CSV (séparateur virgule ou point-virgule). Les BOM enregistrées peuvent être rechargées pour des configurations répétées.

Caractéristiques techniques

• Famille de produits : série RTU32
• Interfaces (RTU32M) : 2 x Ethernet, USB (USB/COM supplémentaires selon CPU)
• Interfaces (RTU32N) : 2 x Ethernet, 4 ports COM, 2 x USB
• Options CPU : plages évolutives par logiciel env. 200–900 MHz et 900–1800 MHz (plusieurs révisions MP32A)
• Configurations E/S : 28 E/S (16 DI, 8 DO, 4 AI) ; 42 E/S (20 DI, 8 DO, 8 DIO, 6 AI) ; Basic sans E/S/afficheur
• Entrée analogique sélectionnable en tension ou courant
• Plages d'alimentation : 10–30 VDC, 20–60 VDC, 30–60 VDC, 60–150 VDC (selon variante)
• Types de redondance : R1, R2 (REDLINK), R3
• Extension E/S : Brodersen LocalBus (LB2) avec calcul de puissance et dimensionnement des blocs
• Licences : drivers fieldbus/protocol et options de performance gérés par licence
• Fonctions du configurateur : export BOM (CSV), chargement de BOM enregistrées, sélection CPU/alimentation/E/S configurable
• Surveillance de l'alimentation incluse sur les variantes concernées
