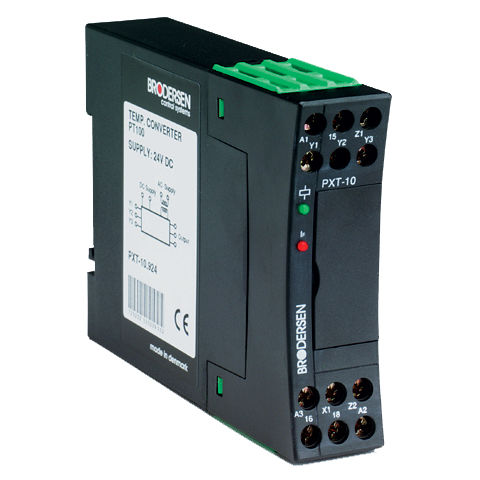

Convertisseur de température PXT-10/11

de signalanalogiqueERT

Conversion du signal d'un détecteur Pt100 pour 3 types de signaux de processus. Les applications typiques sont celles où l'on souhaite mesurer une température via une entrée analogique standard. Le convertisseur de température a deux gammes et dans la gamme inférieure à -50-100° C, il est possible d'obtenir une dissolution de plus de 27 entiers/° C sur une entrée analogique de 12 bits. Une alternative est un module Pt100 pour le PLC ou un détecteur relativement coûteux avec un transmetteur. Convertisseur de température pour convertir une température en un signal analogique analogique. Le convertisseur de température dispose d'une entrée Pt100/Pt1000 dans deux plages -50-300°C et -50-100°C. Une application typique lorsqu'une mesure de température est nécessaire et qu'un automate/ contrôleur Ne dispose que d'entrées analogiques. La plage de température pour l'entrée et le type de sortie analogique sont sélectionnés par le choix de la borne - voir connexion analogique sont sélectionnés par le choix de la borne - voir le diagramme de connexion. Caractéristiques - Entrée sonde Pt100/Pt1000 avec/sans compensation de la résistance du câble câble dans deux plages -50 à 300°C et -50 à 100°C . - Sortie 0-10VDC/2-10VDC/0-20/4-20mA - sélectionnée via les bornes. - Offset de sortie et gain réglables ±5%. - Indication par LED d'une entrée inférieure à 5%. - Alimentation/sortie isolée galvaniquement 3,75kV AC 1 min. - Tension de fonctionnement 24VDC, 24VAC, 115VAC ou 230VAC.
