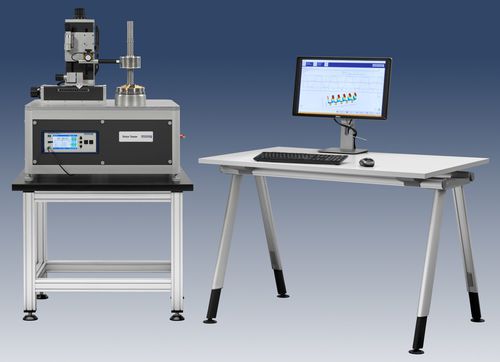

Testeur de rotor RMA 01

de champ magnétiquepour l'industriecontrôlé par ordinateur

-Mesure de la distribution de la densité de flux de chaque pôle -Rotors de 0 à 500 mm de diamètre et d'une hauteur allant jusqu'à 500 mm -Montage facile de l'échantillon pour les rotors avec ou sans arbre -Haute résolution jusqu'à 0,01° -Logiciel d'exploitation et d'évaluation complet -Construction personnalisable selon les besoins du client Principe de fonctionnement Le système de contrôle du rotor détermine la symétrie des rotors à aimant permanent à courant continu à aimantation multipolaire. Le système de mesure mesure l'intensité du champ magnétique sur la surface d'un rotor en rotation et détermine la distribution du champ, ses valeurs de crête, les passages à zéro et leur distance, ainsi que le flux total de chaque pôle. En fonction de ces valeurs, la symétrie de la magnétisation peut être calculée. Le système de mesure se compose des éléments suivants : Mécanique équipée d'un entraînement pour l'admission et la rotation des rotors, système de capteurs de mesure avec capteurs à effet Hall, Gaussmètre pour la mesure de l'intensité du champ, progiciel ROT-EXPERT, interface PC pour l'acquisition des données et le contrôle de la procédure de mesure
