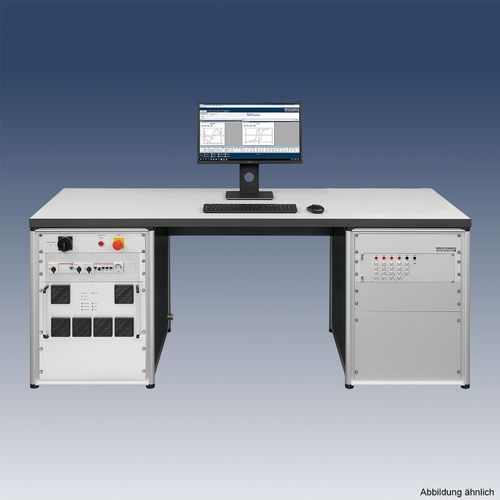

Testeur de champ magnétique MPG HF

CEMde propriétés magnétiquesde bobine

- Détermination des propriétés magnétiques de l'acier électrique et d'autres matériaux magnétiques doux tels que la ferrite, le PMC, les matériaux amorphes, couramment utilisés dans les transducteurs HF, les selfs de suppression CEM et les selfs de stockage - Configurable librement avec des systèmes de bobines de mesure spécifiques - Documentation des données entièrement numérisée - Mesures très rapides - Systèmes de bobines de mesure et évaluation selon IEC 60404-10 et ASTM pour des mesures jusqu'à 200 kHz - Module polyvalent pour la mesure d'anneaux et de feuilles - Logiciel BROCKHAUS® MPG Expert HF pour la mesure, l'affichage et l'intégration dans les systèmes QM - Fonctions de diagnostic étendues Principe de fonctionnement Dans une bobine de mesure, un échantillon de matériau est exposé à un champ magnétique défini et un flux magnétique est créé dans le matériau magnétique doux. Le courant électrique nécessaire est fourni par un amplificateur de puissance. Le courant est mesuré au moyen d'une pince ampèremétrique. La détermination de la polarisation se fait par échantillonnage de la tension induite, conversion et intégration. L'enregistrement parallèle des tailles H et J à l'aide de convertisseurs analogiques-numériques séparés à grande vitesse garantit une mesure absolument simultanée. La mesure est effectuée sous polarisation sinusoïdale. La tension nominale est fournie par un générateur de fréquence numérique très stable. L'amplitude et la fréquence sont réglées par le logiciel en fonction des données d'échantillonnage saisies et des valeurs par défaut. L'utilisation, les mesures et l'évaluation se font par l'intermédiaire du logiciel MPG Expert HF qui permet de paramétrer et de combiner les processus de mesure en toute liberté. MPG Expert HF fonctionne sous Windows 7 32bit. Applications - Matériaux amorphes - Ferrites souples - Matériau nanocristallin - Poudre de fer
