Caractéristiques :
- Courant d'impulsion de la foudre (10/350us) : 25kA.
- Indication de l'état.
- Indication d'état par LED.
- Tension continue max. de fonctionnement en courant alternatif : 385V / 275V.
- Dispositif de protection contre les surtensions de type 1, classe I.
- Numéro de pôle : 1P, 2P, 3P, 4P, 1+1NPE, 3+1NPE.

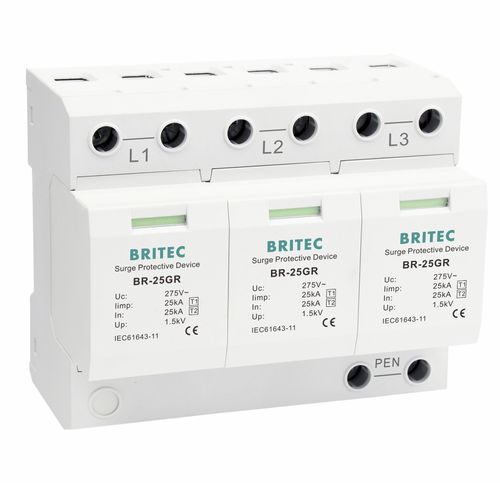

- Le BR-25GR 3P est adapté au système TN-C.
Principe de travail :
- Dans des circonstances normales, le parafoudre est dans un état de haute résistance, assurant ainsi le fonctionnement normal du système d'alimentation.
- Lorsqu'il y a une surtension ou un courant sur la ligne du système, la haute résistance du SPD passe à la basse résistance, et le SPD conduit immédiatement à la terre en quelques nanosecondes, libérant l'énergie de la surtension à la terre par le SPD.
- Après la surtension, le parasurtenseur revient rapidement à l'état de haute résistance, afin de ne pas affecter l'alimentation normale du système.
Installation:
- Il est installé en parallèle dans le panneau d'entrée de la distribution principale à l'extrémité d'entrée basse tension du transformateur, dans l'armoire de distribution avec entrée aérienne dans le bâtiment, dans l'armoire de distribution extérieure/boîte de distribution et dans d'autres positions.
---
