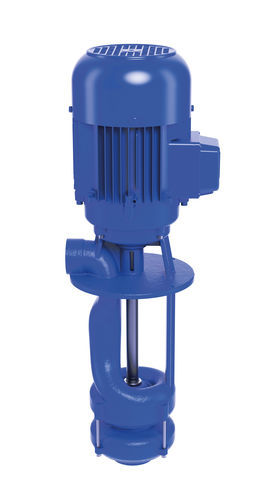

Pompe centrifuge HEF301...303

pour liquide de refroidissementélectriquesemi-immergée

Les pompes d'immersion HEF301...303 sont des pompes centrifuges simples avec la roue montée sur l'extension de l'arbre moteur. Elles sont montées sur le dessus du conteneur, avec l'extension de la pompe immergée dans le liquide de refroidissement. La série de pompes HEF maximise l'efficacité hydraulique grâce à son design de roue fermée. La pompe et le moteur forment une unité compacte et peu encombrante, et le mécanisme de la pompe est sans joint. Le niveau maximum de liquide de refroidissement doit rester quelques millimètres en dessous de la bride de montage. Les roues fermées sont une caractéristique de cette série.

Applications

• Types de fluides : liquides de refroidissement
• Viscosité cinématique : 1 mm²/s (1 cSt)
• Température de pompage : 0...60° C

Construction

• Corps de pompe : fonte
• Couvercle : fonte
• Roues : acier moulé
• Arbre : acier
• Niveau sonore : 60 dBA (HEF301/250), 66 dBA (HEF302/320...HEF303/380)

Données techniques (Sélection)

• HEF301/250 : Débit volumique à la hauteur manométrique : 300 l/min / 10 m, Hauteur : 294 mm, Profondeur d'immersion : 250 mm, Poids : 18,0 kg, Puissance : 0,75 kW, Tension : 220-240 V / 380-415 V, Fréquence : 50 Hz, Courant : 3,24 A / 1,87 A, Vitesse : 2850 1/min
• HEF302/320 : Débit volumique à la hauteur manométrique : 300 l/min / 20 m, Hauteur : 350 mm, Profondeur d'immersion : 311 mm, Poids : 28,0 kg, Puissance : 1,5 kW, Tension : 220-240 V / 380-415 V, Fréquence : 50 Hz, Courant : 5,5 A / 3,2 A, Vitesse : 2880 1/min
• HEF303/380 : Débit volumique à la hauteur manométrique : 300 l/min / 30 m, Hauteur : 408 mm, Profondeur d'immersion : 371 mm, Poids : 36,0 kg, Puissance : 2,2 kW, Tension : 220-240 V / 380-415 V, Fréquence : 50 Hz, Courant : 7,8 A / 4,5 A, Vitesse : 2890 1/min

Caractéristiques / Spécifications techniques

• Série : HEF301...303
• Type de pompe : Centrifuge, immersion
• Type de roue : Fermée
• Montage : Sur le dessus du conteneur, extension immergée dans le liquide de refroidissement
• Mécanisme de pompe sans joint
• Design compact et peu encombrant
• Adapté aux liquides de refroidissement à faible viscosité
• Plage de température de fonctionnement : 0 à 60°C
• Matériaux : Corps de pompe et couvercle (fonte), Roues (acier moulé), Arbre (acier)
• Niveau sonore : 60–66 dBA selon le modèle
• Plage de puissance : 0,75–2,2 kW
• Options de tension : 220-240 V, 380-415 V, 460 V
• Fréquence : 50/60 Hz
• Vitesse : 2850–3480 1/min
