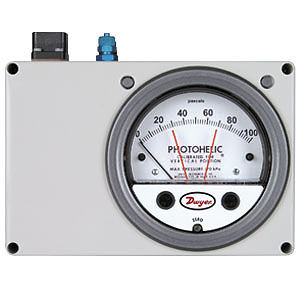

Les appareils de mesure de pression GB 3002 disposent de deux indicateurs de consigne électroniques (réglables en continu) qui peuvent être réglés et lus indépendamment l'un de l'autre. Ceci garantit que l'indication de la valeur réelle n'est pas affectée mécaniquement. Les relais de commutation sont actionnés par deux phototransistors pour contrôler les limites basse et haute et sont amplifiés par deux relais de puissance supplémentaires. Ce système est exempt de zone morte. Le réglage de l'interrupteur peut être effectué très facilement par l'avant à l'aide de boutons extérieurs situés à l'avant de la jauge.
pression différentielle pneumatique
et deux entrées électriques
commutation sans potentiel
rendement
négatif (vide) et différentiel
pression (mesure de
varie de 0 à 60 Pa
jusqu'à 0-30 kPa)
la pression différentielle
valeur préréglée sur la consigne
est atteint.
par deux LED (Duo-LED) avec
commutation rouge/vert
élément
---
