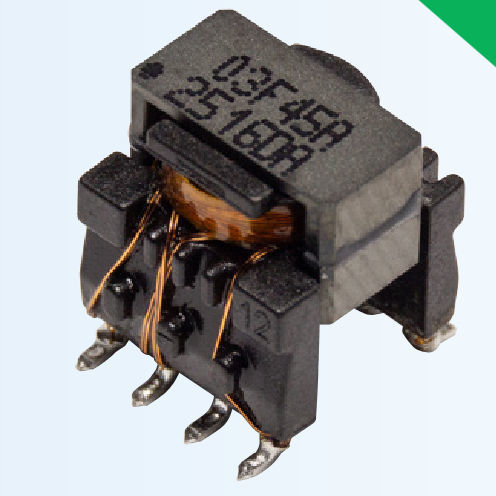

Transformateur de puissance HVMA03F45A-ST8S

encapsulépour applications automobilespour convertisseur

La gamme de produits « Custom Magnetics » de Bourns présente le transformateur de commande de grille HVMA03F45A-ST8S. Ce transformateur est de qualité automobile et conforme à la norme AEC-Q200 Le transformateur de commande de grille Bourns® modèle HVMA03F45A-ST8S est conçu avec une distance de fuite de 8 mm pour une tension de service de 850 V, ce qui le rend idéal pour les nouvelles applications de véhicules électriques nécessitant une tension d'isolation élevée. Parmi les applications automobiles typiques, on peut citer l’alimentation de la grille des transistors, l’alimentation des circuits de gestion de batterie et l’alimentation isolée entre différents systèmes de tension dans un véhicule hybride. Ce transformateur offre une large plage de températures de fonctionnement, allant de -40 °C à +125 °C, pour un fonctionnement en classe F. Le boîtier SMT, offrant une grande distance de fuite, se caractérise par un encombrement réduit unique pour une tension de service élevée. Ce transformateur de commande de grille est conçu pour une fréquence de commutation comprise entre 50 kHz et 380 kHz et fournit une puissance de sortie pouvant atteindre 3 watts. Le transformateur peut être utilisé avec de nombreux circuits intégrés de commande de grille à fréquence fixe ou variable. Le modèle HVMA03F45A-ST8S peut être personnalisé pour d’autres tensions de sortie et applications. Veuillez contacter Bourns pour obtenir une assistance technique supplémentaire et des informations sur la compatibilité avec les circuits intégrés. Caractéristiques Fréquences de commutation de 50 kHz à 380 kHz Tension de service élevée de 850 V Transformateur SMT avec distance de fuite de 8 mm Isolation de base conforme aux normes CEI 61558-2 et CEI 60664-1 Température de fonctionnement : de -40 °C à +125 °C
