Machine à former les bords pour verre Titan EVO

électronique

Présentation
La gamme Titan EVO se compose de 10 configurations de bordeuses doubles conçues pour l'usinage d'arêtes plates, l'usinage de filets et, éventuellement, l'enlèvement d'arête. Les machines permettent le transfert immédiat vers le procédé de trempe après l'angleage et proposent des broches d'arête en version pneumatique (standard) ou électro-pneumatique.

Principales qualités

• La gamme Bottero de bordeuses doubles pour usinage d'arêtes plates est développée pour répondre aux exigences industrielles de performance et de qualité.
• Le système de lecture de code-barres simplifie et accélère le réglage de la machine par l'opérateur, réduisant les temps de changement.
• L'unité d'angleage automatique permet de transférer les pièces finies directement en trempe ; les angles doublés sont plus sécurisants à la manutention. La broche d'arête est disponible en pneumatique (standard) ou électro-pneumatique.
• L'exécution simultanée de tous les axes machine réduit les temps de mise en service et optimise l'efficacité de production.

Caractéristiques

• Structure robuste en acier électrosoudé avec large recours à l'acier inox et aux polymères techniques anticorrosion.
• Tous les composants en contact avec l'eau sont en acier inox pour garantir la durabilité dans le temps.
• La sélection des composants mécaniques et électroniques auprès de fabricants de premier plan assure fiabilité et disponibilité des pièces détachées.

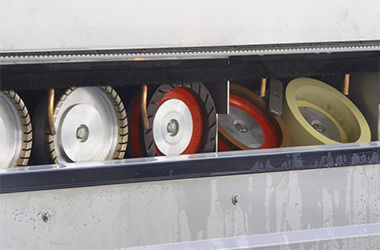

• Les broches coaxiales garantissent un fonctionnement sans vibrations et une efficacité d'usinage maximale ; l'absence de courroies et de poulies réduit les pièces d'usure.
• Courroies en polyuréthane avec câbles intérieurs en acier inox, rectifiées au dos et sur les côtés, assurant une grande précision d'avancement du verre ; la largeur des courroies est modulaire selon le type et le poids du verre.
• Les poulies de grand diamètre divisent la charge spécifique lors du travail avec du verre lourd pour prolonger la durée de vie des courroies.

Spécifications techniques

• 214 N
  Dimension minimale du verre : 230 x 230 mm
  Épaisseur du verre : 3 ÷ 30 mm
  Vitesse : 1 ÷ 20 m/min (1 ÷ 30 m/min optionnel)
  Puissance minimale : 45,2 kW
• 216 N
  Dimension minimale du verre : 230 x 230 mm
  Épaisseur du verre : 3 ÷ 30 mm
  Vitesse : 1 ÷ 20 m/min (1 ÷ 30 m/min optionnel)
  Puissance minimale : 52 kW
• 218 N
  Dimension minimale du verre : 230 x 230 mm
  Épaisseur du verre : 3 ÷ 30 mm
  Vitesse : 1 ÷ 20 m/min (1 ÷ 30 m/min optionnel)
  Puissance minimale : 57,8 kW
• 220 N
  Dimension minimale du verre : 230 x 230 mm
  Épaisseur du verre : 3 ÷ 30 mm
  Vitesse : 1 ÷ 20 m/min (1 ÷ 30 m/min optionnel)
  Puissance minimale : 64,6 kW
• 222 D
  Dimension minimale du verre : 230 x 230 mm
  Épaisseur du verre : 3 ÷ 30 mm
  Vitesse : 1 ÷ 20 m/min (1 ÷ 30 m/min optionnel)
  Puissance minimale : 71,4 kW
• 222 L
  Dimension minimale du verre : 230 x 230 mm
  Épaisseur du verre : 3 ÷ 30 mm
  Vitesse : 1 ÷ 20 m/min (1 ÷ 30 m/min optionnel)
  Puissance minimale : 71,4 kW
• 224 N
  Dimension minimale du verre : 230 x 230 mm
  Épaisseur du verre : 3 ÷ 30 mm
  Vitesse : 1 ÷ 20 m/min (1 ÷ 30 m/min optionnel)
  Puissance minimale : 78,2 kW
• 226 D
  Dimension minimale du verre : 230 x 230 mm
  Épaisseur du verre : 3 ÷ 30 mm
  Vitesse : 1 ÷ 20 m/min (1 ÷ 30 m/min optionnel)
  Puissance minimale : 81,8 kW
• 226 L
  Dimension minimale du verre : 230 x 230 mm
  Épaisseur du verre : 3 ÷ 30 mm
  Vitesse : 1 ÷ 20 m/min (1 ÷ 30 m/min optionnel)
  Puissance minimale : 81,8 kW
• 228 N
  Dimension minimale du verre : 230 x 230 mm
  Épaisseur du verre : 3 ÷ 30 mm
  Vitesse : 1 ÷ 20 m/min (1 ÷ 30 m/min optionnel)
  Puissance minimale : 88,6 kW
