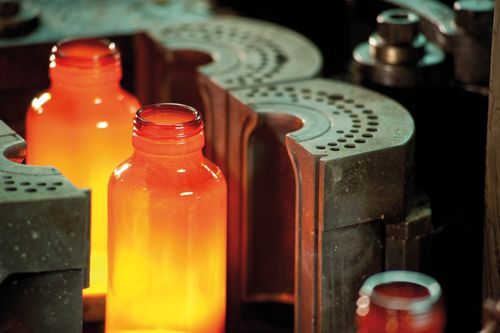

Dispositif de fermeture à ouverture rapide E-MOC

Présentation
L'E-MOC est un mécanisme d'ouverture/fermeture amélioré développé à partir d'une longue expérience en verrerie. Il simplifie le processus de formage et intègre un système de refroidissement orienté process, personnalisable selon les besoins du client. Cette description présente les caractéristiques principales et les avantages de production de l'E-MOC.

Système de refroidissement
L'E-MOC est un dispositif d'échange thermique avancé. Le débit d'air peut être géré en zones distinctes pour desservir à la fois les moules de soufflage et les moules d'ébauche.

• Moule de soufflage
• Moule d'ébauche

Technologie de refroidissement
L'analyse de transfert de chaleur conjugué (spécifications de refroidissement, température du moule, transfert thermique et comportement du verre) est utilisée dans les simulations pour définir les règles de refroidissement et optimiser les profils de température des moules.

Mécanisme — Leviers et mouvement parallèle

• Augmentation de la durée de vie des moules
• Nettoyage des moules facilité
• Angle de dépouille plus efficace

Conception avec simulations structurelles

• Force de serrage accrue
• Déplacement d'ouverture/fermeture doux
• Serrage plus efficace

Changement de production avec E-MOC

• Plus rapide
• Plus facile

E-MOC monté en tête

• Plus efficace
• Plus flexible

Conception & Maintenance
Avec les mécanismes montés en tête, la section box reste dégagée, permettant l'installation de plongeurs à course plus longue. La maintenance peut être effectuée en atelier pendant que la machine fonctionne.

Avantages de refroidissement
Refroidissement du blank (refroidissement axial E-MOC)

• Refroidissement efficace depuis le centre du moule
• Meilleure homogénéité horizontale de température
• Réglage vertical du profil de température facile avec des bouchons
• COUVERTURE 360° complète
• FAIBLE pression et débit massique de ventilateur requis
• Refroidissement indépendant du blank et de la bague de col

CFD & Réglage
La vitesse d'écoulement contrôlée par CFD permet de maîtriser précisément le profil de température du moule. Le réglage du refroidissement est possible par :

• Nombre de trous en haut & en bas
• Diamètre des trous
• Répartition circonférentielle

Refroidissement des moules
Le refroidissement axial E-MOC assure un refroidissement efficace depuis le centre, une homogénéité horizontale, un réglage vertical aisé avec bouchons, une couverture 360°, de faibles exigences en pression et débit d'air, des circuits indépendants pour blank et bague de col et aucune fuite d'air dans la cavité du moule.

Refroidissement de la bague de col

• Réglable pour toutes les positions d'inversion
• Efficace pour toutes les cavités

Médias associés
Catalogue PDF disponible pour le produit E-MOC (document répertorié dans les médias produit).

Caractéristiques techniques

• Nom / modèle du produit : E-MOC
• Mécanisme d'ouverture/fermeture amélioré pour machines de formage
• Dispositif d'échange thermique avancé avec capacité de refroidissement axial (360°)
• Simulation de transfert de chaleur conjugué utilisée pour définir les spécifications de refroidissement et les profils de température des moules
• Contrôle de la vitesse d'air piloté par CFD pour la gestion de la température des moules
• Refroidissement réglable via le nombre et le diamètre des trous et la répartition circonférentielle
• Refroidissement indépendant du blank et de la bague de col
• Option mécanisme monté en tête ; section box dégagée pour permettre un plongeur à course plus longue et maintenance en atelier
• Conçu par simulations structurelles pour augmenter la force de serrage et améliorer la douceur ouverture/fermeture
