Système de mesure de position IMS
de longueurinductifde bande

système de mesure de position
système de mesure de position
système de mesure de position
système de mesure de position
système de mesure de position
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Grandeur physique
de position, de longueur
Technologie
inductif
Produit mesuré
de bande
Autres caractéristiques
de haute précision

Description

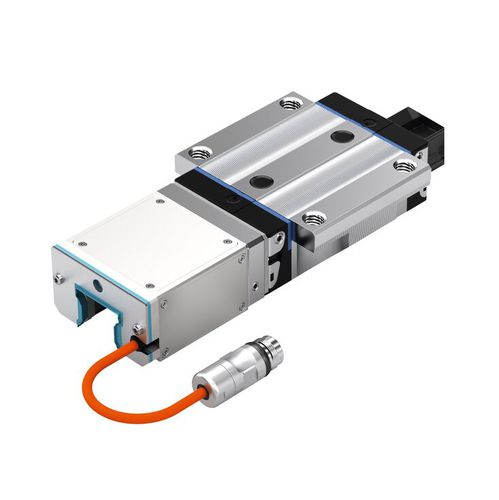

Système de mesure intégré pour les systèmes de rails à billes et à rouleaux -L'intégration de la technologie de mesure dans le guide linéaire donne un système mécatronique qui combine la capacité de guider les charges mécaniques et de mesurer la longueur dans un seul produit. Aucun système de mesure externe n'est nécessaire. Notes et informations techniques générales Bloc de coureurs Runner Block avec plaque d'adaptation montée et scanner monté -Même schéma de trous de fixation et mêmes dimensions que les blocs de roulement standard -Une plaque d'adaptation permet de remplacer le scanner* lors de l'entretien sans avoir à retirer le Runner Block. * Les vis de fixation du scanner doivent être accessibles. Il doit y avoir suffisamment d'espace libre à l'extrémité du rail pour pouvoir retirer le scanner. Rail de guidage Rail de guidage avec échelle en acier intégrée -Même schéma de trous de fixation et mêmes dimensions de montage que les rails de guidage standard -(1), et une bande de code absolu (2) (IMS-A), ou des marques de référence (IMS-I). -échelles (1)/(2) protégées par une bande en acier inoxydable soudée hermétiquement (3) Système de mesure intégré IMS pour les systèmes de rails à billes et à rouleaux Les systèmes de rails à billes et à rouleaux Rexroth peuvent être fournis avec un système de mesure de position inductif complètement intégré. Le système de mesure de position se compose d'un scanner, d'une échelle, de repères et de la bande de code absolu. Le scanner avec capteurs est monté sur le bloc de roulement. En les parcourant, il évalue la graduation, les marques de référence ou la bande de codage absolu qui sont incorporées dans le rail de guidage.

---
