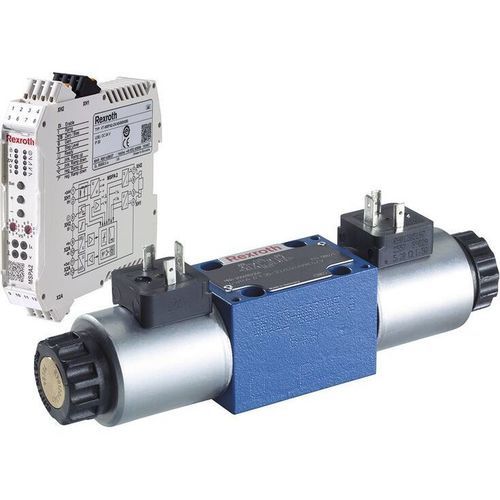

Distributeur hydraulique à commande directe 4WRA

4 voiesproportionnel

Présentation du produit
Vannes directionnelles proportionnelles, action directe, sans retour de position électrique, disponibles sans ou avec électronique intégrée (OBE). Ces vannes sont sélectionnables et configurables selon la série d'appareil, la tension d'alimentation, la taille et le débit nominaux, les joints et les options électriques/électroniques.

Code type (exemple)
4WRA-2X/G24/V

Configuration sélectionnée (résumé)
Type : 4WRA — Vannes directionnelles proportionnelles, action directe, sans retour de position électrique
Série d'appareil : 2X — Série d'appareils 20 à 29
Tension d'alimentation : G24 — Tension 24 VDC
Protection spéciale : [aucune] — Sans protection spéciale
Matériau des joints : V — FKM

Options disponibles (catégories et exemples)
Électronique

• sans électronique intégrée (OBE)
• avec électronique intégrée (OBE) — code E

Taille nominale

• 10 — Taille nominale 10
• 6 — Taille nominale 6

Symboles (disponibles)

• E
• E1-
• EA
• W
• W1-
• WA

Débit nominal

• 07 — 7 l/min
• 15 — 15 l/min
• 30 — 26 l/min (NG 6), 30 l/min (NG 10)
• 60 — 60 l/min

Série d'appareil

• 2X — Série d'appareils 20 à 29

Tension d'alimentation

• G24 — Tension 24 VDC

Protection spéciale

• Sans protection spéciale

Raccordements électriques

• K31 — sans connecteur enfichable, avec prise composant selon DIN EN 175201-804
• K4 — sans connecteur enfichable, avec prise composant selon DIN EN 175301-803

Interfaces électroniques (exemples)

• A1 — Entrée de consigne +/- 10 V pour 4WRAE
• F1 — Entrée de consigne 4 à 20 mA pour 4WRAE

Informations supplémentaires / identifiants produit

• Exemples de numéros matériaux affichés dans le sélecteur : -280, -589, -660, -674, -A18, /3

Documentation et fiche technique
La fiche technique et la documentation produit sont fournies via les ressources du fabricant (liens non inclus).

Caractéristiques techniques

• Dénomination : 4WRA (Vannes directionnelles proportionnelles, action directe, sans retour de position électrique)
• Code type exemple : 4WRA-2X/G24/V
• Série d'appareil : 2X (séries 20 à 29)
• Tension d'alimentation : G24 (24 VDC)
• Tailles nominales : 6, 10
• Débits nominaux : 07 = 7 l/min ; 15 = 15 l/min ; 30 = 26 l/min (NG 6) ou 30 l/min (NG 10) ; 60 = 60 l/min
• Options électroniques : sans OBE ; avec électronique intégrée (OBE) — code E
• Symboles/options disponibles : E, E1-, EA, W, W1-, WA
• Matériau des joints : V = FKM
• Variantes de raccordement électrique : K31 (prise composant DIN EN 175201-804), K4 (prise composant DIN EN 175301-803)
• Protection spéciale : sans protection spéciale (standard)
• Références / numéros matériaux supplémentaires : exemples affichés dans le sélecteur (-280, -589, -660, -674, -A18, /3)
