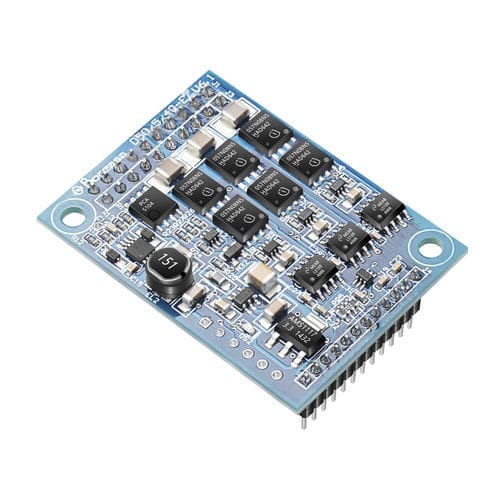

Commande de moteur avec contrôleur intégré D30/5/4Q-E2

BLDC

Spécifications générales : Microprocesseur:STM32F103C8T6 Efficacité : 95% Dimensions : 35 x 48 mm Mode de fonctionnement : Fonctionnement de base : boucle fermée (par défaut), boucle ouverte (en option) Limitation de la puissance/du courant : mode de fonctionnement avec limitation de la puissance ou du courant (configurable par l'utilisateur) afin que le variateur puisse continuer à fonctionner en toute sécurité lorsqu'il dépasse les limites de puissance/de courant prédéfinies. Par défaut, le courant est limité (15 A) Description générale : Le D30/5/4Q-E2 est un petit driver numérique 4-quadrants pour le contrôle de ventilateurs Boreasa sans balais jusqu'à 150 W, équipés de capteurs Hall numériques. Ce driver est conçu pour être intégré dans la carte électronique du client. Il est également compatible avec la carte d'évaluation Boreasa. Caractéristiques -Entrée de la valeur de réglage par PWM ou tension analogique externe (0 ... +3,3 V) -Les paramètres peuvent être réglés par 4 entrées numériques externes (DigIN) -Direction de rotation préréglée par un signal numérique -L'étage de sortie peut être activé ou désactivé -Limite maximale du courant de pointe de sortie réglable jusqu'à 15 A -La vitesse du moteur peut être contrôlée par la sortie "FG" -Indication de l'état par la sortie "Ready" -Protection contre le blocage du moteur (limite de courant pour le moteur bloqué) -Connecteur standardisé, pas de 2,54 mm et 2 mm -Une entrée analogique peut être utilisée pour détecter la température du moteur -Le régulateur shunt intégré est conçu pour limiter la tension d'alimentation du contrôleur. La conception d'un solide contrôleur de vitesse PI est une prémisse idéale pour une utilisation immédiate. Le module OEM, bon marché et miniaturisé, s'intègre parfaitement dans de nombreuses applications Pour les développements, Boreasa offre une carte d'interface/évaluation complète : la carte D50/5/4Q-M2.
