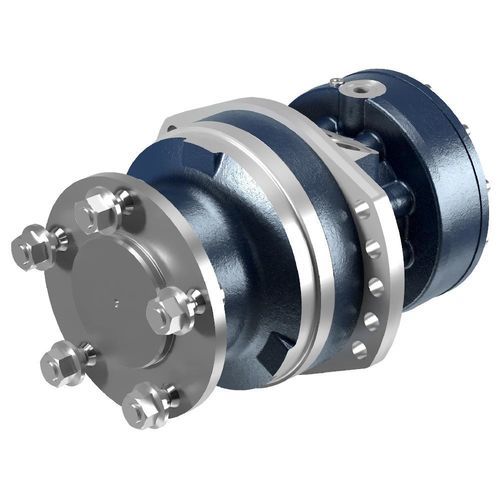

Moteur hydraulique à pistons radiaux HPR2

fort couplefaible vitessepour applications lourdes

Applications
La version roue est dédiée à la transmission du mouvement aux roues et est utilisée sur véhicules municipaux, chariots élévateurs et matériels agricoles et forestiers. La bride intégrée sur l'arbre peut être équipée de goujons pour un montage direct sur jantes standard. La version arbre possède un arbre cannelé conforme à la norme DIN 5480 et sert à transmettre le couple vers des engrenages, pignons, poulies ou accouplements (ex. tambours de bétonnières, vis sans fin, coupe-fourrages).

Points clés

• Conception LSHT (Low Speed - High Torque) à pistons radiaux, construction modulaire
• Empreinte compacte pour installations à encombrement réduit
• Haute densité de puissance adaptée aux applications lourdes

Données produit
Déplacement
de 106 cm3/rev — à 402 cm3/rev

Pression
jusqu'à 450 bar

Documents (listés sur la page)
Brochure — Languages: EN / FR / ES — Code: 398DZZ0123B03 — Title: Hydraulic range — Revision: 3
Brochure — Languages: EN / ZH-HANS / KO — Code: 398DZZ0123U03 — Title: Hydraulic range — Revision: 3
Brochure — Languages: EN / TH / JP — Code: 398DZZ0123J03 — Title: Hydraulic range — Revision: 3
Brochure — Languages: EN / PL — Code: 398DZZ0123P00 — Title: Hydraulic range — Revision: 0
Brochure — Languages: EN / ES / PT-BR — Code: 398DZZ0123L00 — Title: Hydraulic range — Revision: 0
Brochure — Languages: EN / DE / IT — Code: 398DZZ0123A02 — Title: Hydraulic range — Revision: 2
Catalogue - Fiches produit — Language: EN — Code: 398SRM001EN06 — Title: HPR2 - Radial piston motors — Revision: 6

Caractéristiques techniques

• Plage de déplacement : 106–402 cm3/rev
• Pression de service maximale : jusqu'à 450 bar
• Conception : LSHT (Low Speed - High Torque), modulaire
• Principales caractéristiques : compacité, haute densité de puissance
• Version roue : bride intégrée sur l'arbre ; possibilité de montage direct sur jantes standard avec goujons
• Version arbre : arbre de sortie cannelé selon DIN 5480 pour liaison à engrenages, pignons, poulies et accouplements
• Applications typiques : véhicules municipaux, chariots élévateurs, matériel agricole et forestier, tambours de bétonnières, vis sans fin, coupe-fourrages
• Tableau de la gamme et images de la galerie disponibles sur la fiche produit
