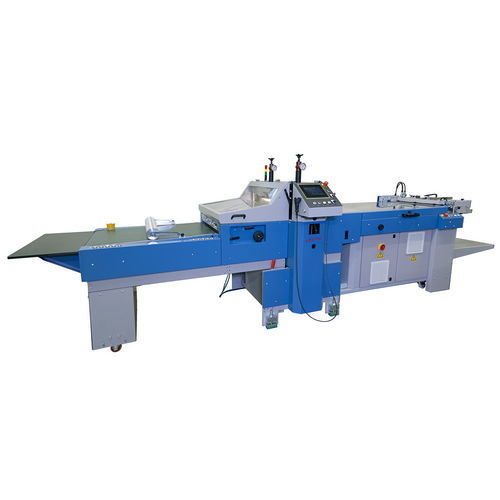

Machine de découpe à l'emporte pièce BSR 550 basic

de plaquesservocommandéede poinçonnage

Le BSR 550 basic, compact et d'un prix attractif, est conçu comme une solution hors ligne. Il est spécialement conçu pour les utilisateurs qui souhaitent produire des petites et moyennes séries de manière économique et efficace, ainsi que pour ceux pour qui les options de connexion flexibles et les caractéristiques techniques du BSR 550 Servo ne sont pas prioritaires. Les produits individuels sont acheminés vers la zone de poinçonnage à partir du margeur à pile plate et poinçonnés à l'aide de la matrice flexibe rotative. L'alignement de la feuille sur le côté est effectué à l'aide d'une table de repérage avec rail à billes. La précision de la position dans le sens de la production est assurée par un système de rouleaux de positionnement qui permet aux feuilles de passer le cylindre de poinçonnage avec une grande précision sans s'arrêter. Pour remplacer les matrices flexibles, l'ensemble de l'unité de sortie et de livraison est déconnecté de la zone de découpe. Une accessibilité optimale est ainsi garantie. Après le découpage, les coupes intérieures sont séparées et la matrice de déchets est déviée. Par défaut, le BSR 550 basic est équipé d'une unité de 5 buses d'air. Chaque buse de soufflage d'air peut être montée et réglée sans outils. Pour la déviation des grilles de section et pour la prise et la livraison des produits, des éléments de rupture avec des poulies sont utilisés. Ces éléments peuvent également être montés et réglés sans outils. Après le processus de découpage et d'élimination des déchets, chaque produit est livré sur la bande de transport (longueur 1 m). Ce tapis est réglable en hauteur par un moteur et est équipé d'une table de livraison. Cette table peut être facilement retirée, si nécessaire.
