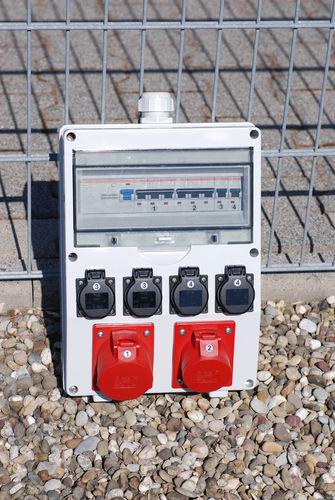

Panneau de distribution AC 0530x0000000

basse tension

Informations produit
Sorties : 1 x CEE 32 A, 400 V~
1 x CEE 16 A, 400 V~
4 x prise 230 V~

Protection :
1 x disjoncteur (MCB) 32 A, 3 pôles, type C
1 x disjoncteur (MCB) 16 A, 3 pôles, type C
2 x disjoncteur (MCB) 16 A, 1 pôle, type C
avec disjoncteur différentiel (RCD) 40 A, 4 pôles, 30 mA sur toutes les sorties (Type A)

Boîtier robuste et résistant aux chocs en ABS de haute qualité
Montage mural
Appareillage de protection sous couvercle en polycarbonate verrouillable et résistant aux chocs
Prises avec capots articulés auto-fermants en polyamide 6 résistant aux chocs
Configuration : prises à capot 4 x 16A/230V, 1 x 16A/400V, 1 x 32A/400V
Appareils de protection (exemple) : ABB – 1 x disjoncteur 3 pôles, 4 x disjoncteur 1 pôle, RCD 40A/400V Type A 30mA
Entrée câble via presse-étoupe PG M32 par le haut (bouchon aveugle M32 en bas)
Fabriqué en Allemagne, contrôle 100 %, numéro de série et protocole d'essai disponibles
Indice de protection : IP54

Consignes de sécurité et avertissements
DANGER
Risque d'électrocution sur les composants sous tension à l'intérieur de l'appareil
Risque d'électrocution sur les composants sous tension lors de l'ouverture de l'appareil pour maintenance ou réparation.
Dangers liés aux interventions sur l'appareil ouvert par du personnel non qualifié.

• Les appareils ne doivent être ouverts, entretenus et réparés que par des électriciens qualifiés portant un équipement de protection individuelle approprié. Pour les utilisateurs non qualifiés, l'appareil doit rester fermé en permanence.
• Tous les composants internes ne peuvent être remplacés que par des électriciens qualifiés portant un équipement de protection individuelle approprié.
• Les cinq règles de sécurité de l'électricité doivent être respectées.

AVERTISSEMENT
Risque d'incendie en cas de maintenance incorrecte
L'omission du contrôle des connexions à vis peut provoquer un incendie de câble à l'intérieur de l'appareil.
Les vérifications du couple de serrage des connexions à vis doivent être effectuées conformément à la prescription DGUV 3 ou aux réglementations nationales applicables (voir notice).

Variantes / Tableau
Variantes : Boîtier de distribution mural

Caractéristiques / Spécifications techniques

• Sorties : 1 x CEE 32 A (400 V), 1 x CEE 16 A (400 V), 4 x prises 230 V
• Protection : 1 x disjoncteur 32 A (3 pôles, type C), 1 x disjoncteur 16 A (3 pôles, type C), 2 x disjoncteur 16 A (1 pôle, type C)
• Protection des personnes : RCD 40 A, 4 pôles, 30 mA (Type A)
• Configuration des prises : 4 x 16A/230V (capot), 1 x 16A/400V, 1 x 32A/400V
• Matériau du boîtier : ABS (résistant aux chocs)
• Couverture : couvercle verrouillable en polycarbonate résistant aux chocs pour les dispositifs de protection
• Capots : polyamide 6 résistant aux chocs
• Entrée : presse-étoupe PG M32 dessus (bouchon aveugle M32 dessous)
• Montage : montage mural
• Indice de protection : IP54
• Fabrication : Fabriqué en Allemagne, 100 % contrôlé, numéro de série et protocole d'essai disponibles
• Marque des protections (exemple dans le texte) : ABB
• EAN : 4012096009511
