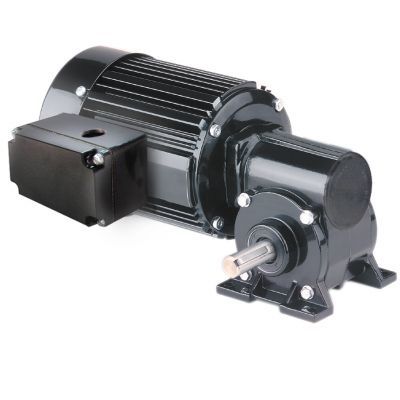

Motoréducteur AC Model 1633

triphaséà vis sans finorthogonal

Produit
Série métrique 42R-5N motoréducteur angle droit AC, Modèle 1633. Conçu pour les applications industrielles nécessitant une solution d'entraînement compacte à angle droit ; moteur ventilé avec engrenages lubrifiés en permanence et joints d'arbre industriels pour un fonctionnement continu.

Fichiers CAO & plans disponibles
Plans CAO disponibles pour ce modèle : PDF, DWG et STEP (modèle 1633).

Caractéristiques standard

• Filetages de fixation métriques et dimensions d'arbre en métrique.
• Indice d'étanchéité totalement fermé IP-20.
• Ventilation par ventilateur pour puissance de sortie élevée.
• Système d'isolation de classe "B" exploité dans les limites de la classe "A" pour prolonger la durée de vie des enroulements et du lubrifiant.
• Anneau central et capots d'extrémité en aluminium pour une bonne conductivité thermique et un poids réduit.
• Carter d'engrenage non ventilé.
• Joints à lèvre industriels sur les arbres moteur et sortie.
• Roulements à aiguilles sur l'ensemble pour une capacité de charge radiale accrue et une longue durée de vie.
• Engrenage lubrifié en permanence avec huile pour une longue durée de service.
• Roue vis en bronze pour une grande capacité aux chocs.
• Vis sans fin trempée et rectifiée pour résistance et longévité.

Accessoires optionnels

• Kit boîte à bornes en alliage moulé pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R (modèle 0984).
• Kit boîte à bornes métrique en alliage moulé avec bloc de bornes pour 33A, 34R, 42A, 42R et 48R (modèle 1984).
• Grand kit boîte à bornes en alliage moulé pour moteurs et motoréducteurs 34R, 42R, 48R, 42R-FX, 33A, 42A (modèle 0986).

Caractéristiques / spécifications techniques

• Vitesse (tr/min) : 47
• Couple nominal (Nm) : 12.3
• Couple nominal (lb-in) : 109
• Puissance (W) : 140
• Puissance (HP) : 1/5
• Tension (V) : 230/400
• Hz : 50
• Phases : 3
• Intensité (A) : 1.1 / 0.61
• Rapport de transmission : 30
• Charge radiale (N) : 800
• Charge radiale (lbs) : 180
• Longueur XH (mm) : 260
• Longueur XH (inch) : 10.25
• Poids (kg) : 7.3
• Poids (lbs) : 16.3
• Schéma de connexion : 07410279
• Référence condensateur : N/A
• Type de produit : 42R5BFPP-5N
• HPDecimal : 0.2
