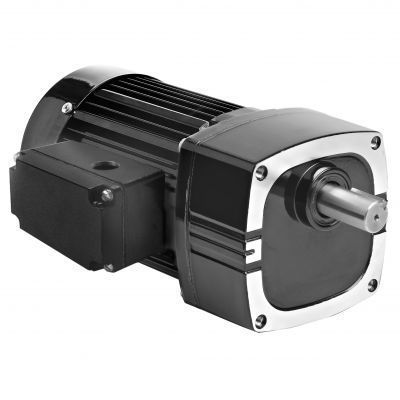

Motoréducteur AC Model 1665

triphaséà engrenage hélicoïdalà arbres parallèles

Aperçu
Modèle 1665 de la série Metric 42R-E : motoréducteur AC à arbre parallèle. Motoréducteur métrique triphasé, compatible variateur, équipé d'une transmission à engrenages hélicoïdaux et d'une lubrification permanente pour un fonctionnement silencieux et une longue durée de vie.

Spécifications (à partir du tableau produit)
Vitesse (tr/min) : 140
Couple nominal (Nm) : 5,6
Couple nominal (lb-in) : 50
Puissance (W) : 140
Puissance (HP) : 1/5
Tension (V) : 230 / 400
Hz : 50
Phases : 3
Courant (A) : 1,1 / 0,61
Rapport de réduction : 10
Charge radiale (N) : 1300
Charge radiale (lbs) : 300
Longueur XH (mm) : 231
Longueur XH (inch) : 9,08
Poids (kg) : 6,8
Poids (lbs) : 15,3
Schéma de connexion : 07410279
Réf. condensateur : N/A
Type de produit : 42R5BFPP-E2
HPDecimal : 0,2

Caractéristiques standard

• Filetages de fixation métriques et dimensions d'arbre moteur métriques.
• Carters de réduction non ventilés.
• Joints à lèvres industriels sur les arbres moteur et de sortie.
• Roulements à aiguilles sur l'ensemble pour une capacité de charge radiale accrue et une longue durée de vie.
• Engrenages lubrifiés en permanence avec graisse semi-fluide pour longue durée de vie.
• Engrenages hélicoïdaux cémentés sélectionnés pour faibles nuisances sonores et haut rendement par encombrement.

Documents disponibles

• Dessins CAO : PDF, DWG, STEP disponibles pour le modèle 1665 (options de téléchargement sur la fiche produit).
• Schéma électrique : PDF (réf. schéma 07410279).
• Fiches de sécurité : fiche sécurité huile impériale disponible.

Accessoires optionnels

• Kit patte en L pour motoréducteurs E, F et FX [modèle 0969]
• Boîtier de bornes en zinc moulé pour moteurs et motoréducteurs 33A, 34R, 42A, 42R et 48R [modèle 0984]
• Kit de montage patte en L pour motoréducteurs métriques type E/F [modèle 1969]
• Boîtier de bornes métrique en zinc moulé avec bloc de connexions pour 33A, 34R, 42A, 42R et 48R [modèle 1984]
• Grand boîtier de bornes en zinc moulé pour moteurs et motoréducteurs 34R, 42R, 48R, 42R-FX, 33A, 42A [modèle 0986]

Remarques
Motoréducteur triphasé présenté pour fonctionnement 230/400 V, 50 Hz. Le prix affiché sur le site est en dollars US ; disponibilité et tarifs susceptibles de changer.

Caractéristiques / spécifications techniques

• Modèle : 1665
• Série : Metric 42R-E
• Vitesse : 140 tr/min
• Couple nominal : 5,6 Nm (50 lb-in)
• Puissance : 140 W (0,2 HP / 1/5 HP)
• Tension : 230 / 400 V
• Fréquence : 50 Hz
• Phases : 3
• Courant : 1,1 / 0,61 A
• Rapport : 10
• Capacité de charge radiale : 1300 N (300 lbs)
• Longueur XH : 231 mm (9,08 in)
• Poids : 6,8 kg (15,3 lbs)
• Réf. schéma de connexion : 07410279
• Code type produit : 42R5BFPP-E2
