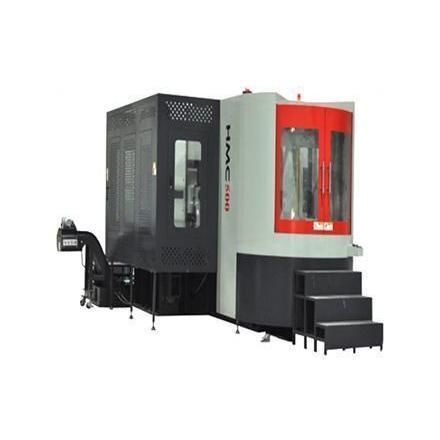

Centre d'usinage CNC 3 axes HMC 500horizontalà double colonneBT 50
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- horizontal
- Structure
- à double colonne
- Nez de broche
- BT 50
- Nombre d'outils
- 40 outils
- Applications
- pour travaux lourds
- Autres caractéristiques
- haute rigidité
- Course X
850 mm
(33,46 in)- Course Y
700 mm
(27,56 in)- Course Z
800 mm
(31,5 in)- Vitesse de rotation
7 000 rpm
(43 982 rad.min-1)- Puissance
15 kW, 17,5 kW, 18,5 kW
(20,39 hp, 23,79 hp, 25,15 hp)- Vitesse d'avancement axe X
36 m/min
- Vitesse d'avancement axe Y
36 m/min
- Vitesse d'avancement axe Z
36 m/min
- Charge max. de la table
500 kg
(1 102 lb)- Poids max. outil
25 kg
(55,1 lb)- Précision de placement
0,01 mm
(0,00039 in)- Répétabilité
0,005 mm
(0,0002 in)- Poids total
20 000 kg
(44 092,45 lb)- Longueur hors tout
5 150 mm
(202,8 in)- Largeur hors tout
3 845 mm
(151,4 in)- Hauteur totale
2 975 mm
(117,1 in)
Description
Présentation
Le HMC 500 est un centre d'usinage horizontal à structure en T positive, socle monobloc et colonne double paroi grande portée. Les axes X/Y/Z sont guidés par des patins à rouleaux heavy-duty et la broche est refroidie en permanence pour garantir la stabilité et la précision d'usinage.
Applications
Caractéristiques techniques
Précision & exactitude
Informations complémentaires
Le HMC 500 est un centre d'usinage horizontal à structure en T positive, socle monobloc et colonne double paroi grande portée. Les axes X/Y/Z sont guidés par des patins à rouleaux heavy-duty et la broche est refroidie en permanence pour garantir la stabilité et la précision d'usinage.
Applications
- Usinage multi-surfaces par lots de boîtiers, plaques, coques et bancs de machine
- Finition et semi-finition de moules et de pièces de grande taille
- Production à haute cadence avec changement automatique de palettes
Caractéristiques techniques
- Modèle : HMC500
- Courses (X / Y / Z) : 850 / 700 / 800 mm
- Distance de l'extrémité de la broche au centre de la table : 70–870 mm ; au sommet du plateau : 75–775 mm
- Taille de la table : 500 × 500 mm ; indexage : 360° × 1° ; fixation table : 24‑M16 ; capacité : 500 kg
- Diamètre/hauteur maxi pièce : Ø750 mm, H850 mm
- Système de palettes : échange automatique rotatif double palette ; nombre de palettes : 2 ; temps d'échange : 12 s
- Broche : cône BT50 ; vitesse 7000 tr/min ; puissance 15/18,5 kW (FANUC) ou 17,5 kW (Siemens) ; couple 95,5/118 Nm (FANUC) ou 96 Nm (Siemens) ; refroidissement forcé
- Système d'outillage : magasin 40 outils ; changement par manipulateur ; sélection bidirectionnelle ; poids maxi outil 25 kg ; Ø maxi outil 125/250 mm ; longueur maxi 350 mm ; cône outil BT50 ; temps de changement (T-T)/(C-C) : 3,5/7,5 s
- Alimentations et avance : guidage linéaire à rouleaux ; moteurs d'axe X/Y/Z 7/7/7 kW (FANUC) ou 7,1/7,1/7,1 kW (Siemens) ; avance rapide 36 m/min ; avance d'usinage jusqu'à 12 000 mm/min ; diamètres de vis X/Y/Z : 50/45/50 mm ; refroidissement forcé des paliers de vis
- Dimensions machine (hors convoyeur copeaux, chariot copeaux, centrale hydraulique) : 5150 × 3845 × 2975 mm ; poids : 20 000 kg ; alimentation : 50 kW ; réservoir liquide de coupe : 500 L ; air : 0,6–0,8 MPa
Précision & exactitude
- Précision de positionnement : 0,010 mm ; avec règle optique : 0,008 mm
- Précision de positionnement répétée : 0,008 mm ; avec règle : 0,005 mm
- Précision d'indexage/positionnement table : 12" ; précision répétée d'indexage : 7"
Informations complémentaires
- Adapté aux opérations de production et à la finition de moules avec changement automatique de palettes
- Option : règles linéaires (glass scales) sur les trois axes pour améliorer la précision
- Variantes de configuration : commandes FANUC ou Siemens
Catalogues
CONTENTS
66 Pages
BOCHI CATALOG
66 Pages
